产品名称：不锈钢跑偏开关HQPK-1638GHK-A304

产品型号：HQPK-1638GHK-A304

所属类别：两级跑偏开关 > 不锈钢跑偏开关

不锈钢跑偏开关HQPK-1638GHK-A304

本机选用优质不锈钢材质精密压铸而成，强度高，确保永不生锈，IP67的防护等级以及整机良好的密封性能，可在浸水状态下正常工作。其内部接点选用日本欧姆龙公司生产的微动开关，触点容量大，可直接控制较大容量的交流接触器，具备两常开和两常闭输出。

技术参数

工作电压：24~380V（无源开关量）

绝缘电阻：＞500MΩ

输出信号：无源开关量信号

环境温度：-20℃~+60℃

环境湿度：＜90%

重    量：1.5Kg

防护等级：IP65

复位方式：自动复位

响应时间：＜2mS

控制触点容量：3A-5A

动作力：50±10N

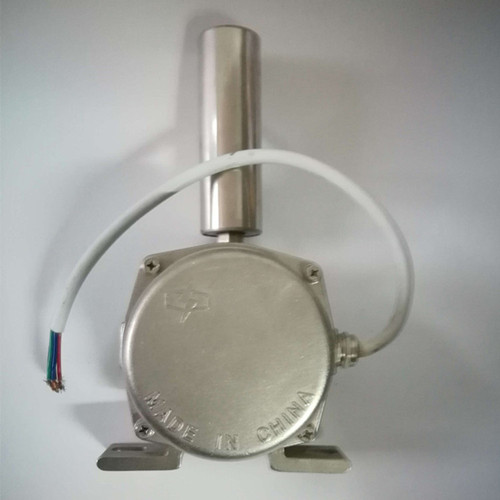

不锈钢跑偏开关HQPK-1638GHK-A304图

使用环境与使用安装：

本机适宜在环境温度-25℃～+55℃，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，相对湿度不大于85%环境下保持正常工作。 可在酸、碱、盐性区域工作，开关应对称平衡安装在皮带机架两侧的固定支架上，立辊轴上与胶带平面相垂，立辊与胶带边缘距离为L=50-100mm较适宜， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，胶带位于立辊下端1/3处，每100米胶带可安装跑偏开关3对（6台）。

工作原理

 当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发出一组开关信号， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。
