产品名称：跑偏开关接线腔型SBNPB-T1-PZN

产品型号：SBNPB-T1/PZN

所属类别：两级跑偏开关 > 跑偏开关

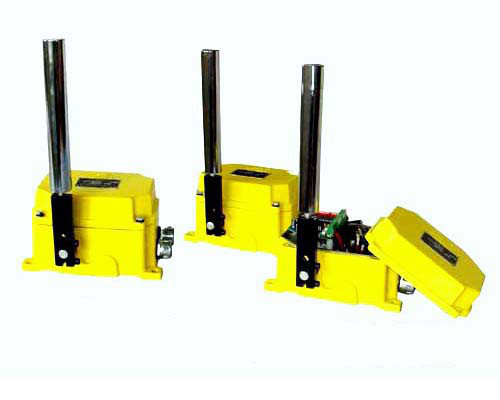

跑偏开关接线腔型SBNPB-T1-PZN

跑偏开关接线腔型SBNPB-T1/PZN配有防水接线腔，方便检修人员接线；主要用于输送机胶带跑偏检测， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，防止胶带跑偏而造成物料溢出等故障。当胶带发生跑偏时，胶带边缘带动立棍旋转并挤压立棍使之倾斜。若立棍倾斜大于一级动作角度时开关便发出一组信号用于警告，若立棍倾斜大于二级动作角度时开关便发出另一组信号用于停机。胶带机恢复正常运行后，立棍自动复位。

跑偏开关接线腔型SBNPB-T1-PZN技术参数

环境温度：-30℃～60℃；

相对湿度:不大于85%；

触点数量：2组开关；

触点容量：24～380V

AC/DC   电流1:5A；

动作角度：12-30  10-45  25-35  15-45   10-45等；

极限角度：70°

防护等级：IP65；

重量：3.5Kg；

复位方式：自动复位。

接线方式：防水接线腔

跑偏开关接线腔型SBNPB-T1/PZN内部有2个微动开关K1；K2，可根据实际需要连接成常开或常闭合。

接线方式

安装与使用

1、将两极跑偏开关固定在支架上，然后焊接在胶带机架上。

2、将立棍轴线与胶带片面相垂直，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，立棍与胶带边缘距离为50mm～100mm

3、胶带位于立棍下端1/3处。

4、每50m胶带至少需要安装一对两极跑偏开关。
