产品名称：卓信电气方形跑偏开关ROS-2D-3-NPFM

产品型号：ROS-2D-3-NPFM

所属类别：两级跑偏开关 > 跑偏开关

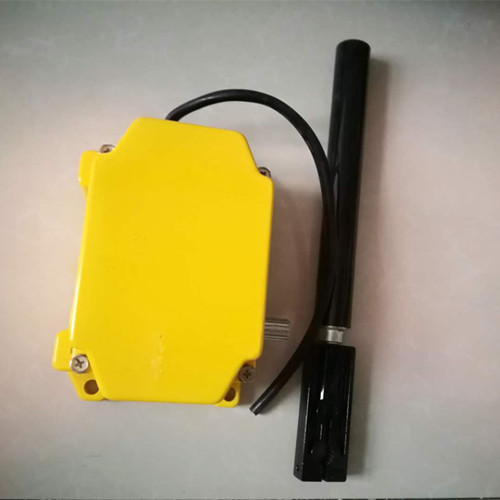

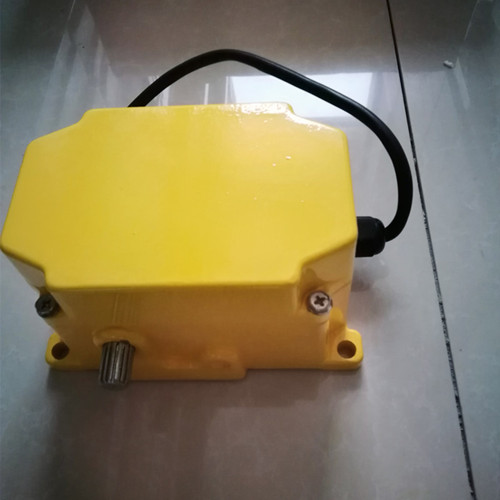

四川卓信电气方形跑偏开关ROS-2D-3-NPFM

两级跑偏开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。

技术规格
·开关触点额定值：2个SPDT，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，10A/500V，供报警及停机用
·外壳：铸铝防风雨处壳，防护等级NEMA 4
·法向报警角度：在偏离垂直方向22．5°内可调
·作用力：5磅
·导线开孔：3／4”—14NPT

四川卓信电气方形跑偏开关ROS-2D-3-NPFM

防偏开关用于皮带跑偏检测可固定在输送机纵梁的顶部或底部，通常安装在皮带两端距头部或尾部滚筒0．3到2米的地方。

皮带跑偏后，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，迫使动作臂偏离，触动报警微动开关。如果继续偏离到停机触点，触动另一组触点，输送机就会保护性停机。

·通用的安装设计可使防偏开关随意安装在输送机纵梁顶部或底部
·坚固的铸铝外壳，防护标准NEMA4，特殊的环境可选特殊的表面处理
·整体式盖板易于接线及调整
·不需拆除动作杆就可拆掉盖板
·动作杆轴承额定转速5000转/分，适用皮带速度可达6．35米/秒
·动作杆法向角调节范围为22．5°
·法向夹角为10度时报警触点动作，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，法向夹角为之20度时停机触点动作。
