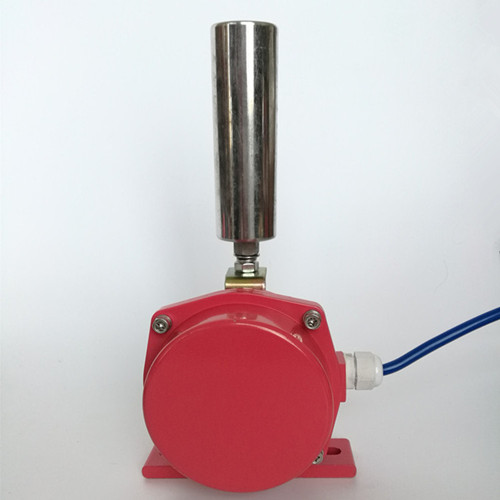

产品名称：SBNPB-10-45跑偏开关检修流程

产品型号：SBNPB-10-45

所属类别：两级跑偏开关 > 跑偏开关

SBNPB-10-45跑偏开关检修流程

两级跑偏开关主要用于输送机胶带跑偏检测，防止胶带跑偏而造成物料溢出等事故。当胶带发生跑偏时，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，胶带边缘带动立棍旋转并挤压立棍使之倾斜。若立棍倾斜大于一级动作角度时开关便发出一组信号警告， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，若立棍倾斜大于二级动作角度时开关便发出另一组信号用于停机。胶带机恢复正常运行后，立棍自动复位。

技术参数

1.环境温度：-30~60℃

2.相对湿度：不大于85%

3.触点数量：2组开关

4.触点容量：24-380V AC/DC 电流1:5A

5.动作角度：12-30 10-45 25-36 15-45等

6.极限角度：70?

7.防护等级：IP65

8.重量：2KG

9.复位方式：自动复位

结构特点：
1．本产品采用铝合金铸造壳体、强度高、重量轻。
2．外壳防护等级达到IP65，可在恶劣环境下长期工作。
3．本产品动作灵敏、稳定性高、性能可靠。

工作原理

 当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。

安装调整
1．将跑偏开关固定在支架上，然后安装在胶带机上。
2．立辊线与胶带平面垂直，边缘距离为L=50~100mm(壳体安装孔可移位。)
3．立辊下端1/3处。
4．每100m胶带可安装跑偏开关3对(6台)。

SBNPB-10-45跑偏开关检修流程

1、确保开关接线处紧固。
2、检查跑偏开关外面螺栓有无松动和缺少现象。
3、检测跑偏开关动作是否依旧正常，是否达到技术标准，如不能，则需要更换新的开关。
4、跑偏开关光洁度，是否出现掉漆、锈蚀等现象。如有应进行清洁和重新喷漆。
5、确保开关铭牌清晰完整。
6、确保跑偏开关电缆完好无破损，如有，需要更换。
7、检查开关密封性是否完好，内部是否出现积水、潮湿、锈蚀等现象，如有应重新紧固，或向我公司维修人员咨询和更换新的跑偏开关。
8、开关成对安装于皮带机两侧，立辊与皮带带边垂直，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，位置应该处于跑偏开关立辊的35mm-45mm之间(从下至上)。立辊和皮带边的距离应在50~100mm。如有偏差，请调整。
