产品名称：大连卓信电气XTD-PK-20-35跑偏开关

产品型号：XTD-PK-20-35

所属类别：两级跑偏开关 > 跑偏开关

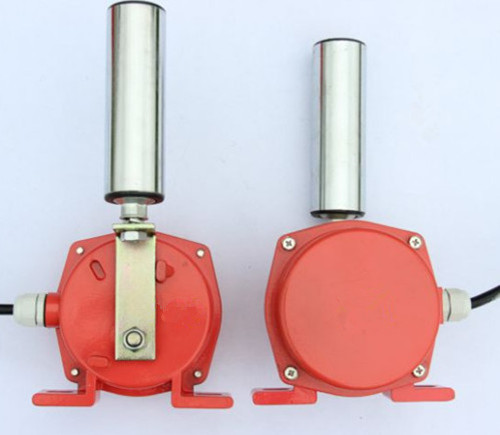

大连卓信电气XTD-PK-20-35跑偏开关

XTD-PK系列跑偏开关用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。本产品选用铝压铸处壳具有防水、防灰、防震等优点，安装方便、开关性能可靠，在输送机胶带中得到广泛应用。

结构特点：
1．本产品采用铝合金铸造壳体、强度高、重量轻。
2．外壳防护等级达到IP65，可在恶劣环境下长期工作。
3．本产品动作灵敏、稳定性高、性能可靠。

工作原理

 当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，若立棍倾斜角度大于一级动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。

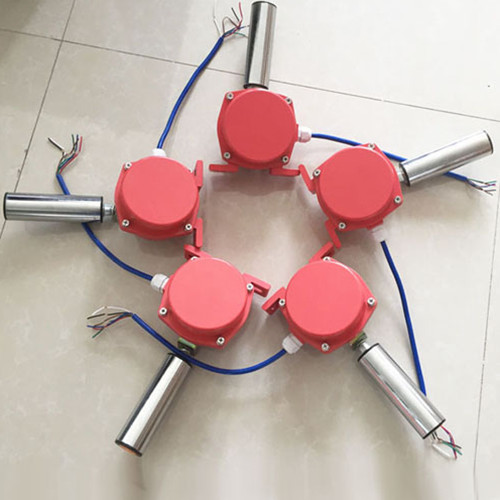

大连卓信电气XTD-PK-20-35跑偏开关

安装调整
1．将跑偏开关固定在支架上，然后安装在胶带机上。
2．立辊线与胶带平面垂直，边缘距离为L=50~100mm(壳体安装孔可移位。)
3．立辊下端1/3处。
4．每100m胶带可安装跑偏开关3对(6台)。

XTD-PK-20-35产品安装使用注意事项
1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的气体。
3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。

XTD-PK-12-30选型原则及注意事项：

(1)尽量选择二级或多级跑偏开关，可以检测皮带不同的跑偏程度，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，为控制系统提供更多的信息。

(2)优先选择开关本体带动作记忆及动作状态指示的产品。由于皮带输送机是动态运转的，具备此功能，可以便于确定皮带发生跑偏的具体位置、分析跑偏原因，也便于设备调试和维护。

(3)有条件可以选择非接触式跑偏开关。非接触式跑偏开关使光电接近开关代替滚轮检测皮带是否跑偏。其优点是寿命长、易于维护，缺点是价格昂贵。XTD-LS-II双向拉绳开关

安装方法及注意事项：

(1)选则合理的安装间距。皮带跑偏多发生在头尾两端，所以在距离输送机头尾15m之内就应该安装跑偏开关，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，皮带线中部的跑偏开关安装间距一般应尽量控制在50m之内。

(2)根据皮带线工艺要求选择合理的跑偏范围。一般不允许皮带跑偏位移超出皮带宽度的1/5，不允许皮带跑偏擦碰到侧面的固定机构，皮带头尾两端允许跑偏的范围至少应控制在滚筒两侧的支撑机构之间。

(3)跑偏开关的安装支架应该制作成可以沿皮带侧向调节跑偏开关位置的结构。这样是为了根据现场实际情况小范围调整允许跑偏的范围。
