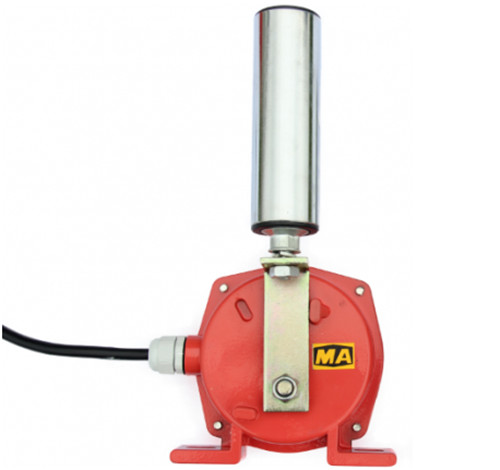

产品名称：KHP1/12矿用本质安全型跑偏开关

产品型号：KHP1/12

所属类别：两级跑偏开关 > 防爆两级跑偏开关

KHP1/12矿用本质安全型跑偏开关

一、主 要 用 途

KHP1/12矿用本质安全型跑偏开关（以下简称跑偏开关），本跑偏开关适用于煤矿井下与本质安全系统回路串联或并联配套使用，“使用于经本安检验合格的电路中” 作为胶带输送机的胶带跑偏故障检测保护，接入本安系统控制中，两级跑偏开关是我公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。 两级跑偏开关由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。跑偏开关又称防偏开关。 两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 本系列两级跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出(报警信号)。 当立辊偏转角度超过30°时，二级开关动作，输出(停机信号)。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 ，当跑偏开关检测到跑偏信号时，胶带输送机发出跑偏信号控制系统断电停机，跑偏开关也可适用于地面非爆炸性环境中使用, 如钢铁厂、水泥厂、发电厂、港口和码头等有胶带输送机的场合。

二、 使用环境条件
跑偏开关在下列条件下应能可靠工作：
a）环境温度-10～+40℃；
b）平均相对湿度不大于95%（+25℃时）；
c）大气压力：80～106KPa；
d）无显著振动和冲击的场合；
e）防护等级IP67；
f）煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

三、型 号 含 义

四、外形尺寸、重量及安装尺寸
1.外形尺寸（长×宽×高）
110×80×300mm。
2.重量: 约3kg
3.安装尺寸：
固定螺钉中心距为50±1mm

五、技 术 数 据
1.触杆的动作力： 20N～100N
2.动作角度：45°±3°（一级、双向）。
3.复位角度：25°±5°
4.极限角度：不小于70°。
5.接点容量：DC（AC）12V/1A
6.引入电缆外径：Φ10mm

六、结构特征与工作原理
1.跑偏开关外壳采用锌合金（ZznAl4）制成，金属零部件必须进行防锈、防蚀处理， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，外壁涂绿色磁漆，内壁涂灰色耐弧磁漆。
2.胶带输送机在运转过程中，因胶带受各种偏心力作用而跑偏，跑偏开关则起到保护作用。

   跑偏开关安装于胶带输送机胶带两侧，当胶带跑偏时，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，胶带带动跑偏开关托辊轴转动，使转轴偏转一定的角度（可调），跑偏开关的转动轴上的凸轮转动时压迫压杆位移，转动轴转动角度大于35°±5°时，使行程开关一对常开（或常闭）触点接通控制电路输入故障信号，使输送机沿线发出胶带跑偏信号，报警或停机。代检修恢复正常后，跑偏开关托辊轴自动恢复正常位置。

七、安装、维护注意事项
1.跑偏开关使用于经本安检验合格的电路中。
2.使用时其电压和电流不超过铭牌上的电压、电流值。
3.维修时不得改变本安电路和本安电路有关的元器件的电气参数和规格型号。
4. 用户安装跑偏开关之前,转动托辊,用万用表检测行程开关接点动作是否正常。
5.用户需根据输送机的机型,参照本跑偏开关安装尺寸,自行配置安装底脚或安装板.底脚和安装板的孔以长孔为宜,以便根据需要调整胶带与托辊之间的距离，跑偏开关托辊轴与胶带边距离为10mm。

八、适用范围

两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。

KHP1/12、GEJ30、GEJ70、两级跑偏开关
