跑偏开关

主页 > 产品中心 > 跑偏开关 >

产品介绍

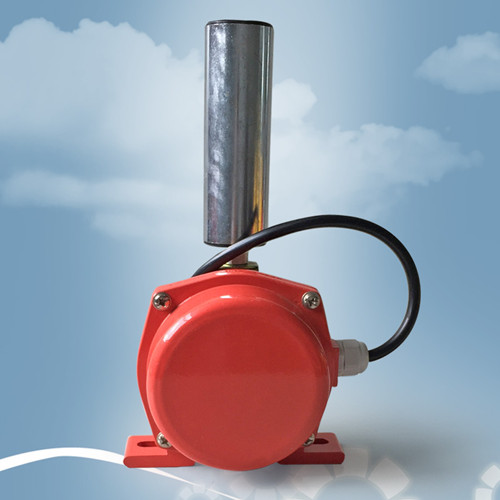

产品名称：卓信GYPB-10-20两级跑偏开关

产品型号：GYPB-10-20

产品价格：390

所属类别：两级跑偏开关 > 跑偏开关
卓信GYPB-10-20两级跑偏开关

一.概述

两级跑偏开关用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障；本机广泛应用矿山、电力及化工等行业的运输系统中。





二.技术参与

1.使用环境条件

  a 环境温度-30~+50oC

  b 相对湿度不大于85

2.主要参数见下表

   参数



型号



动作角度



极限角度



动作力（kg）



触点数量



触点容量



复位方式



可靠性



重量（KG）



常开



常闭



GYPB-20-35



20o



35o



70o



2



2



AC380V

5A



复位



>10六次方



3.5







三.结构特点

1.本机采用铝合金精密压铸壳体、强度高、重量轻；

2.外壳防护等级达IP65，可在恶劣环境中长期工作；

3.机内采用进口行程开关， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，触点容量大、动作灵敏、可靠

四.工作原理

当运动中的胶带发生跑偏时，胶带边缘带动立旋转并挤压使之倾料。若立辊倾斜大于一级动作角度时，立即发出一组开关信号；如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，两组开关信号可分别用于告警或停机。





五.安装调整

1.将跑偏开关固定在支架上，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，然后安装在胶带机架上；

2.立辊轴线与胶带平面垂直，立辊与胶带边缘距离为L=50-100mm;

3.胶带位于立辊下端1/3处；

六.适用范围

两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。

GYPB-20-35皮带跑偏开关

GYPB-10-20两级跑偏开关

感应开关AL-21R

卸料门接近开关E2E-X5ME1

接近开关NCB8-18GM50-E2-V1

传感器D-M9PSAPC

磁感应开关SME-8M-DS-24V-K2，5-0E 三线制 24VDC PNP

自带指示灯双向防爆安全拉绳开关YHPLS-II-D

拉绳开关FKLT2-Ⅱ

电感式接近开关NI4-M12-AZ31X

不锈钢跑偏开关LXB-02GKK 220VAC\10A

倾斜开关DKZ-533QA

皮带给煤机堵煤开关ZDM-A
