产品名称：跑偏开关PK1-2B-E-R485-TH

产品型号：PK1-2B-E-R485-TH

所属类别：两级跑偏开关 > 跑偏开关

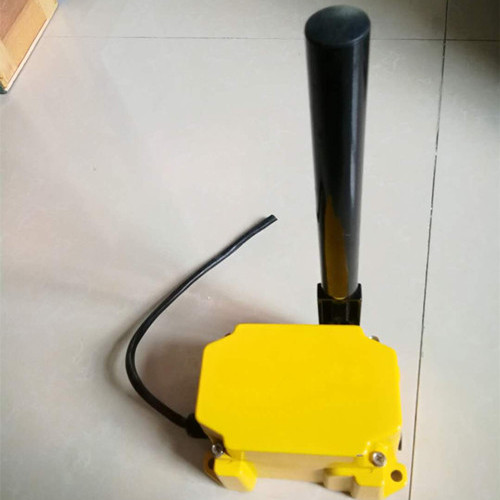

跑偏开关PK1-2B-E-R485-TH

两级跑偏开关主要用于输送机胶带跑偏检测，防止胶带跑偏而造成物料溢出等事故。当胶带发生跑偏时，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，胶带边缘带动立棍旋转并挤压立棍使之倾斜。若立棍倾斜大于一级动作角度时开关便发出一组信号警告，若立棍倾斜大于二级动作角度时开关便发出另一组信号用于停机。胶带机恢复正常运行后，立棍自动复位。

位置控制开关、跑偏开关、位置开关也叫做事故开关，位置开关，是一款安装在胶带，皮带输送带上保护开关，当胶带，皮带输送机发生异常运行进，通过本开关可以给以给皮带，胶带输送发出停机型号以防止事故的进一步扩大，本开关因安装方便，响应快，使用寿命长，等优点，现已在各业各业都有应用到，常见应用领域电力，矿用，码头，钢厂等。

跑偏开关PK1-2B-E-R485-TH特点

结构简单实用、性能稳定可靠

防尘、防震、防潮

体积小、重量轻、寿命长

安装方便，免维护

输出信号既可与现场设备联锁使用，也可送达微机控制系统

电源适应性广：24~380V

技术参数

工作电压：24~380V

型号：ELAP-20Y01

绝缘电阻：＞500MΩ

输出信号：无源开关量信号

环境温度：-20℃~+60℃

环境湿度：＜90%

重    量：2.5Kg

防护等级：IP65

复位方式：自动复位

响应时间：＜2mS

控制触点容量：3A-5A

动作力：50±10N

跑偏开关PK1-2B-E-R485-TH工作原理

两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12°），本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，两级跑偏开关的第1组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30°），两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，两级跑偏开关的第二组触点动作，可使输送机自动停车。

安装说明

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。
