产品名称：电厂专用跑偏开关XTD-GR-STi30A

产品型号：XTD-GR-STi30A

所属类别：两级跑偏开关 > 跑偏开关

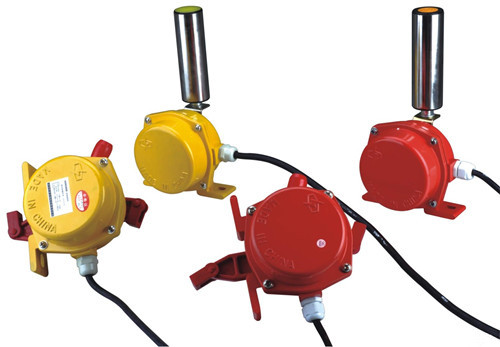

电厂专用跑偏开关XTD-GR-STi30A

两级跑开关主要用于检测带式输送运行中的跑偏现象， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，按胶带实际跑偏量输出报警或停机信号，可有效的防止胶带跑偏开关而产生的事故，是一种保护装置。

技术规格

1.接点容量： 2个SPDT 400VAC 10A
2.动作角度：20°
3.缆绳动作张力：49±10N (5±1kgf)
4.侧面滚轮倾斜角度：≤75°
5.防护等级： IP65
6.环境温度： -20℃～+80℃
7.电缆入口： M20×1.5
8.电缆规格： 6~12 mm

电厂专用跑偏开关XTD-GR-STi30A 皮带输送保护装置

工作原理 当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

结构特点：

1.本产品采用铝合金铸造壳体、强度高、重量轻。
2.外壳防护等级达到IP65，可在恶劣环境下长期工作。
3.本产品动作灵敏、稳定性高、性能可靠。

安装调整
1．将跑偏开关固定在支架上，然后安装在胶带机上。
2．立辊线与胶带平面垂直，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，边缘距离为L=50~100mm（壳体安装孔可移位。）
3．立辊下端1/3处。
4．每100m胶带可安装跑偏开关3对（6台）

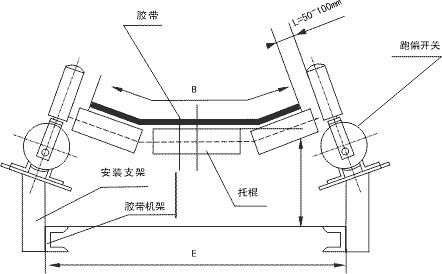

安装示意图如下：
