跑偏开关

主页 > 产品中心 > 跑偏开关 >

产品介绍

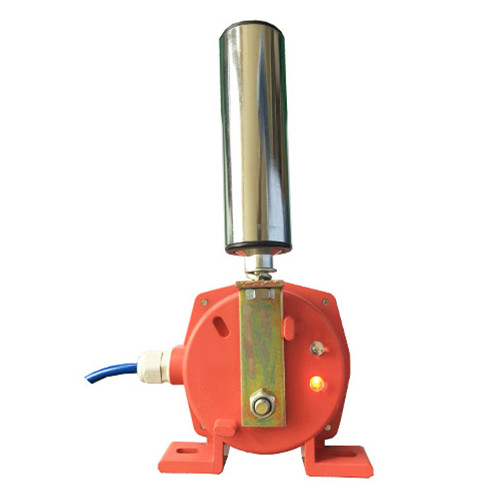

产品名称：带指示灯跑偏开关SXFJ-PRDE-G

产品型号：SXFJ-PRDE-G

产品价格：165

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2019-03-29

已获点击：95

详细说明

带指示灯跑偏开关SXFJ-PRDE-G简介

跑偏开关，拉绳开关是带式输送机关键的控制元件，主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中。随着PC机的广泛应用，输送系统的自动化程度也不断提高，对输送机的关键配套元件-----跑偏开关、拉绳开关提出了新的要求。卓信公司为了适应市场需求，开发研制了新一代的两级跑偏开关和拉绳开关。经过几年使用和处理用户反馈的信息，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，我们改进了其不足之处，并进一步完善了生产工艺，使产品得到了市场的认可，为输送系统自动化控制提供了可靠的传感元件。

带指示灯跑偏开关SXFJ-PRDE-G概述
两级跑偏开关系本公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。本产品由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。

技术参数：

2． 主要参数见下表












型 号



动作角度



极限角度



输出方式



负载 电流



复位方式



可靠性



重量(Kg)





一级



二级



常开



常闭









DPK-12-30



12°



30°



70°



1



1



5A



自动复位



≥106次



2.5



DPK-10-45



10°



45°



70°



1



1



5A






DPK-20-35



20°



35°



70°



1



1



5A






结构特点：
1． 本产品采用铝合金铸造壳体、强度高、重量轻。
2． 外壳防护等级达到IP65，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，可在恶劣环境下长期工作。
3． 本产品动作灵敏、稳定性高、性能可靠，外形结构参见图5。
工作原理 当胶带运输机现场发生紧急事故时，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 　　跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

安装调整
1．将跑偏开关固定在支架上，然后安装在胶带机上。
2．立辊线与胶带平面垂直，边缘距离为L=50~100mm(壳体安装孔可移位。)
3．立辊下端1/3处。
4．每100m胶带可安装跑偏开关3对(6台)详见图6。

产品安装使用注意事项
1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的气体。
3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。

两级跑偏开关

HFKPT1-12-30、HFKPT1-20-35

XLPP-12-30、XLPP-20-45

LLD1-S、JPK2-S、JPKJ-S

JSB-KPP-S、LLD1-Z

JPK2-Z、JPKJ-Z

HHTSD-1、LLD7

YHFPK、DFP

XCRT315、XCRT314

XCRT115、XLPP-J-12-30
