产品名称：拉姆齐跑偏开关POS-2-FM

产品型号：POS-2-FM

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2019-02-22

已获点击：74

详细说明

拉姆齐跑偏开关POS-2-FM

两级跑偏开关型号：POS-2-FM、ROS-2D-3-NP

产品名称：拉姆齐跑偏开关、两级跑偏开关

POS-2-FM、ROS-2D-3-NP、ROS-2D

防偏开关用于皮带跑偏检测，跑偏开关，是检测输送机皮带跑偏量的传感元件，可根据皮带的跑偏状况发出信号，实现自动报警和停机，防止皮带损伤和继续跑偏。

皮带跑偏时，皮带推动动作臂偏转，触动微动开关动作，发出报警信号。如果继续偏离到设定的停机位置，触动另一组触点，输送机就会保护性停机。

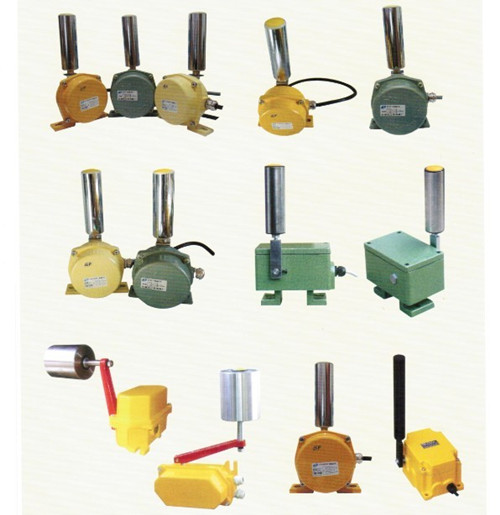

防偏开关通常安装在距输送机头部或尾部0.3-2m的地方，通常在输送机两侧成对安装，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，可固定在输送机纵梁的顶部或底部，动作杆距皮带边缘距离约25～75mm。拉姆齐跑偏开关POS-2-FM图

特点

通用的结构设计可装在输送机纵梁顶部或底部。

坚固的铸铝外壳，防护标准IP67。

整体式盖板，易于接线及调整。

不需拆掉动作杆，就可拆除后面的机壳。

动作杆轴承额定转速5000转/分,适用皮带速度可达6.35米/秒。

动作杆法向角调节范围为±22.5度.促动杆可双向动作便于在输送机两侧对称安装。

防偏开关标准设定为法向角为10度时，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，报警触点动作，法向角为20度时停机触点动作。

应用范围

常规皮带输送机，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 　　跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，包括平皮带输送机和槽形皮带输送机地下、索道支撑皮带输送机 轮船装卸系统

平皮带输送机

堆取料输送机

起重机/挖掘机起重臂限位

裙边给料机/输送机

重型限位开关

拉姆齐跑偏开关POS-2-FM 两级跑偏开关
