产品型号：DPK-12-30
发布时间：2019-03-01
已获点击：88
详细说明

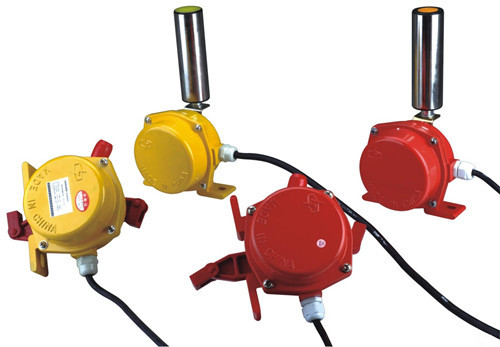

山东防偏开关DPK-12-30
两级跑偏开关 跑偏开关，拉绳开关是带式输送机关键的控制元件，主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中。随着PC机的广泛应用，输送系统的自动化程度也不断提高，对输送机的关键配套元件-----跑偏开关、拉绳开关提出了新的要求。卓信公司为了适应市场需求，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，开发研制了新一代的两级跑偏开关和拉绳开关。经过几年使用和处理用户反馈的信息，我们改进了其不足之处，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，并进一步完善了生产工艺，使产品得到了市场的认可，为输送系统自动化控制提供了可靠的传感元件。
DPK系列两级跑偏开关
一． 概述
DPK系列两级跑偏开关系杰航公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。本产品由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。
三． 技术参数：
1． 使用环境条件 a.环境温度：-30℃~70℃ b.相对湿度不大于85
DPK系列两级跑偏开关
一． 概述
DPK系列两级跑偏开关系杰航公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。本产品由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。
三． 技术参数：
1． 使用环境条件 a.环境温度：-30℃~70℃ b.相对湿度不大于85%
山东防偏开关DPK-12-30 两级跑偏开关技术参数
2． 主要参数见下表
型 号
动作角度
极限角度
输出方式
负载 电流
复位方式
可靠性
重量(Kg)
一级
二级
常开
常闭
DPK-12-30
12°
30°
70°
1
1
5A
自动复位
≥106次
2.5
DPK-10-45
10°
45°
70°
1
1
5A
DPK-20-35
20°
35°
70°
1
1
5A
四． 结构特点：
1． 本产品采用铝合金铸造壳体、强度高、重量轻。
2． 外壳防护等级达到IP65，可在恶劣环境下长期工作。
3． 本产品动作灵敏、稳定性高、性能可靠，外形结构参见图5。
五． 工作原理 当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，发出停机信号。山东防偏开关DPK-12-30，防偏开关DPK-10-45
六．安装调整
1．将跑偏开关固定在支架上，然后安装在胶带机上。
2．立辊线与胶带平面垂直，边缘距离为L=50~100mm(壳体安装孔可移位。)
3．立辊下端1/3处。
4．每100m胶带可安装跑偏开关3对(6台)详见图6。
七．产品安装使用注意事项 山东防偏开关DPK-20-35
