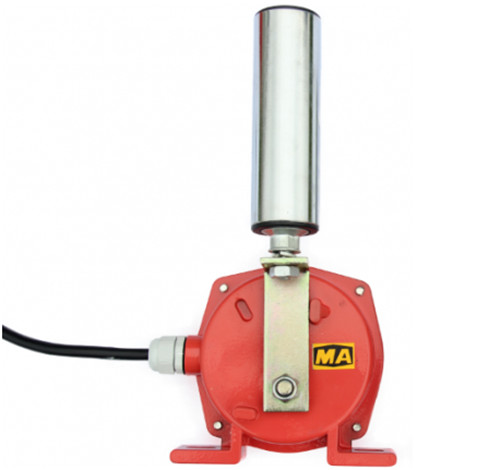

产品名称：DIPTHP-20-35两级跑偏开关工作原理

产品型号：DIPTHP-20-35

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2018-11-02

已获点击：108

详细说明

DIPTHP-20-35两级跑偏开关工作原理

产品介绍：两级跑偏开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。本产品选用铝压铸处壳具有防水、防灰、防震等优点， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，安装方便、开关性能可靠，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，在输送机胶带中得到广泛应用。

用途：两级跑偏保护功能，一级跑偏做警示信号可接入自动调整装置，用于校正胶带的偏离和扭曲。二级跑偏做停机信号，将其接至控制线路中，即可实现停机。

跑偏开关（Belt Sway Switches）又称防偏开关。是用于检测带式输送机输送带跑偏量的产品,对于输送带在出现跑偏的情况下起到自动警示和停机的一种安全保护装置。

结构特点：
1．本产品采用铝合金铸造壳体、强度高、重量轻。
2．外壳防护等级达到IP65，可在恶劣环境下长期工作。
3．本产品动作灵敏、稳定性高、性能可靠。

DIPTHP-20-35两级跑偏开关工作原理

当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，立棍自动复位。DIPTHP-10-45两级跑偏开关安装指导

安装调整
1．将跑偏开关固定在支架上，然后安装在胶带机上。
2．立辊线与胶带平面垂直，边缘距离为L=50~100mm(壳体安装孔可移位。)
3．立辊下端1/3处。
4．每100m胶带可安装跑偏开关3对(6台)。

DIPTHP-12-30两级跑偏开关产品安装使用注意事项
1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的有du气体。
3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。

防爆跑偏开关型号

EXKPT1-20-35 ，EXHFKPT1-12-30

EXKPT1-20-35-X、DIPTHP-12-30

DIPTHP-20-35、DIPTHP-10-45

技术参数

工作电压：24~380V（无源开关量）

绝缘电阻：＞500MΩ

输出信号：无源开关量信号

环境温度：-20℃~+60℃

环境湿度：＜90%

重    量：1.5Kg

防护等级：IP65

复位方式：自动复位
