产品名称：SBNPB-1230两级跑偏开关

产品型号：SBNPB-1230

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2018-11-02

已获点击：108

详细说明

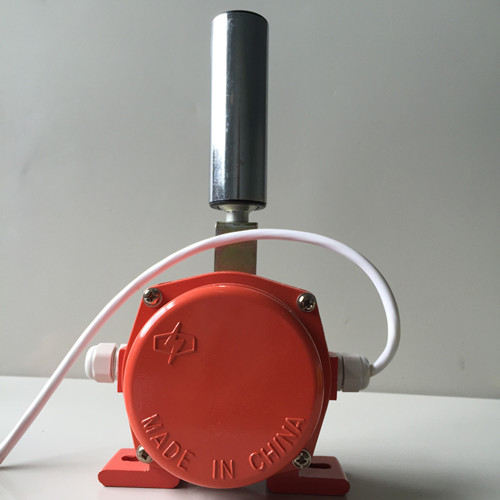

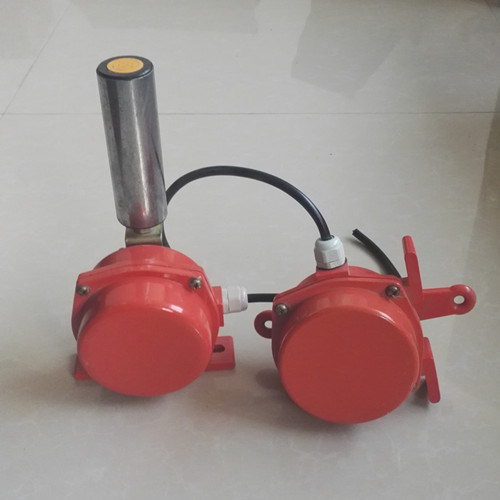

SBNPB-1230两级跑偏开关

防偏开关是检测输送机皮带跑偏量的传感元件，可根据皮带的跑偏状况发出信号，实现自动报警和停机，防止皮带损伤和继续跑偏。

皮带跑偏时，皮带推动动作臂杆偏转，触动微动开关动作，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，发出报警信号。如果继续偏离到设定的停机位置，触动另一组触点，输送机就会保护性停机。

防偏开关通常安装在距输送机头部或尾部0.3-2m的地方，通常在输送机两侧成对安装，可固定在输送机纵梁的顶部或底部，动作杆距皮带边缘距离约25～75mm。

SBNPB-1230两级跑偏开关产品特点
通用的结构设计可装在输送机纵梁顶部或底部
坚固的铸铝外壳，防护标准IP65
整体式盖板，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，易于接线及调整
不需拆掉动作杆，就可拆除后面的机壳
动作杆轴承额定转速5000转/分,适用皮带速度可达6.35米/秒
动作杆法向角调节范围为±22.5度
促动杆可双向动作，便于在输送机两侧对称安装
防偏开关标准设定为法向角为10度时，报警触点动作，法向角为20度时停机触点动作

SBNPB-1230两级跑偏开关 双向拉绳开关生产厂家

技术规格
接点容量：2个SPDT 400V / 10A
锁定角度：1级10℃，2级30℃
动作张力： 5-8 Kg
外形尺寸：190(L0 X 135(W) X 109(H)mm       拉线杆长 389 mm
壳体：NEMA-4 防风雨， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，2个螺丝孔3/4" -14NPT
环境温度：-20℃~ +80℃

应用范围
常规皮带输送机，包括平皮带输送机和槽形皮带输送机
地下、索道支撑皮带输送机
轮船装卸系统
平皮带输送机
堆取料输送机
裙边给料机/输送机
