产品名称：跑偏开关PPKG DQK-12A-30A

产品型号：PPKG DQK-12A-30A

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2018-09-04

已获点击：154

详细说明

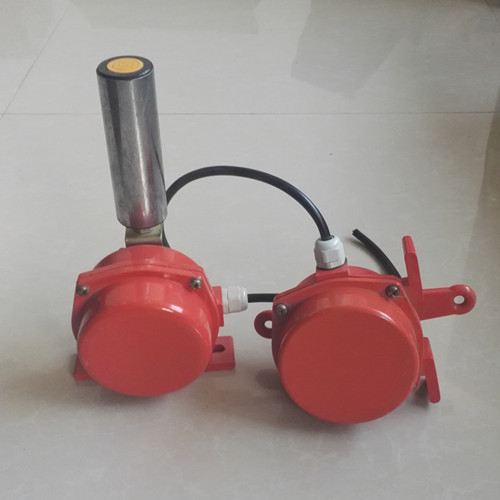

跑偏开关PPKG DQK-12A-30A

PPKG DQK-12A-30A跑偏开关外壳由铝材高温铸造而成，厚实牢固，内置机芯采用进口原装开关，开关容量大，使用寿命长。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。

特点

结构简单实用、性能稳定可靠

防尘、防震、防潮

体积小、重量轻、寿命长

安装方便，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，免维护

输出信号既可与现场设备联锁使用，也可送达微机控制系统

电源适应性广：24~380V

跑偏开关PPKG DQK-12A-30A技术参数

工作电压：24~380V

型号：PPKG DQK-12A-30A

绝缘电阻：＞500MΩ

输出信号：无源开关量信号

环境温度：-20℃~+60℃

环境湿度：＜90%

重    量：2.5Kg

防护等级：IP65

复位方式：自动复位

响应时间：＜2mS

控制触点容量：3A-5A

动作力：50±10N

工作原理

两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12°），两级跑偏开关的di一组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30°），本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，两级跑偏开关的第二组触点动作，可使输送机自动停车。

安装说明

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。

皮带跑偏开关PPKG DQK-12A-30A注意事项

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。

订货须知

1、选配件：安装支架。

买家必读

收到货时，无论包装是否破损，务必当面检查物品是否完好及缺少，有任何问题，立即与我取得联系。

本公司承诺:诚信待人，我们是生产厂家，做的是批发生意，均以出厂报价，没有暴利。低价位,高品质。1年品质保证。

物流：顺丰速运、申通快递、圆通快递、中通快递、天天快运、EMS邮政速运及全国公铁联运。

购买需知：

本公司上传产品型号规格有限，产品型号规格有多种，详情请来电资询。

产品质量承诺：

1、产品的制造和检测均有质量记录和检测资料。

2、对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。

产品价格承诺：

1、为了保证产品的高可靠性和先进性，卓信生产的产品选材均选用进口优质品牌。

2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以合理优惠的价格提供给贵方。

交货期承诺：

产品交货期：一般常规格产品，款到发货，特殊产品需定制，按用户来样或图片参数要求定制，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。
