产品型号：XLPP-12-30、XLPP-20-45
跑偏开关、XLPP-20-45，两级跑偏传感器、皮带跑偏保护
两级跑偏开关强度高，重量轻，开关采用进口的行程开关，触点容量大、动作灵敏，使用寿命长。密封性好，具有防尘、防震、防防腐等优点，两级跑偏开关适用范围 两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，外壳防护等级达IP67，可在恶劣的环境中长期工作。
两级跑偏开关
工作原理
当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。
结构特性
采用铝合金精密压铸壳体，强度高，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，重量轻，开关采用进口的行程开关，触点容量大、动作灵敏，使用寿命长。密封性好，具有防尘、防震、防防腐等优点，外壳防护等级达IP65，可在恶劣的环境中长期工作。
环境温度：-30℃~+50℃；相对温度：不大于85%
XLPP-12-30、XLPP-20-45、两级跑偏开关
产品介绍：两级跑偏开关主要应用在冶金 、电力 、煤岩 、矿山及化工等行业的输送系统中 ，是输送机自动化控制不可缺少的传感元件，本产品可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。本产品由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用 。本产品内部采用仪器仪表防爆安全监督检验站(NEPSI)认可，符合GB12476.1-1990标准所规定的要求 。
◆ 使用环境条件：
a.环境温度：-40℃~60℃
b.相对湿度不大于85%
c.海拨高度不超过2000m
d.使用寿命：开关动作10万次
e.绝缘电压：AC1000试验1分钟
f.触点容量：≤AC380 ≤3A
g.防护等级：IP65
型号
作用力
触点数量
开关动作角度
常开
常闭
一级
二级
极级角
XLPP-12-30
20~70N
2
2
12°
30°
70°
XLPP-10-45
20~70N
2
2
10°
45°
70°
XLPP-20-35
20~60N
2
2
20°
35°
75°
KPT1-12-30
20~70N
2
2
12°
30°
70°
KPT1-10-45
20~70N
2
2
10°
45°
70°
KPT1-20-35
20~60N
2
2
20°
35°
75°

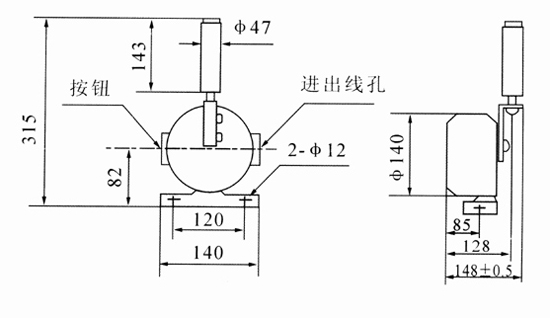

产品图纸：

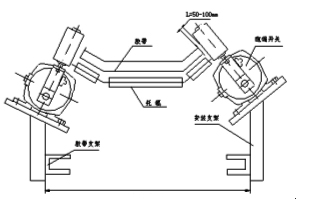

产品安装尺寸：
跑偏开关、XLPP-20-45，两级跑偏传感器、皮带跑偏保护
， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。
