产品名称：跑偏开关HQP-52996LB-T

产品型号：HQP-52996LB-T

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2018-11-02

已获点击：126

详细说明

跑偏开关HQP-52996LB-T 一级报警，二级跳闸

广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。

两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。

结构特点

1、本机采用铝合金精密压铸壳体、强度高、重量轻；

2、外壳防护等级达IP65,可在恶劣环境中长期工作；

3、机内采用进口行程开关，触点容量大、动作灵敏、可靠；

跑偏开关HQP-52996LB-T工作原理

运行中的胶带发生跑偏时，胶带边缘带动立辊旋转并挤压立辊使之倾料。若立辊倾大于一级动作角度时，立即发出一组开关信号；

如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号。两组开关信号可分别用于告警或停机。胶带机恢复正常运行后，立辊自动复位。跑偏开关HQP-52996LB/T生产厂家-卓信现货供应，厂家直销。

安装和调整

1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。
2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。
3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。(注：当输送机较长时，在输送机中间位置可每隔30～35米设1对)
4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。
两级跑偏开关由硬接点及地址编码电路组成，两个微动开关分别用于一级跑偏报警硬接点和二级跑偏报警硬接点， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，分别用于输送机跑偏报警和紧急停机，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，当地址编码两级跑偏开关发生动作时，地址编码电路将立即通过通讯回路发送报警信息及地址编码。
地址编码两级跑偏开关内部采用微动开关作为硬接点，安全可靠，在地址编码开关失去供电情况下地址编码两级跑偏开关可具有普通保护开关的功能，不影响安全保护功能。

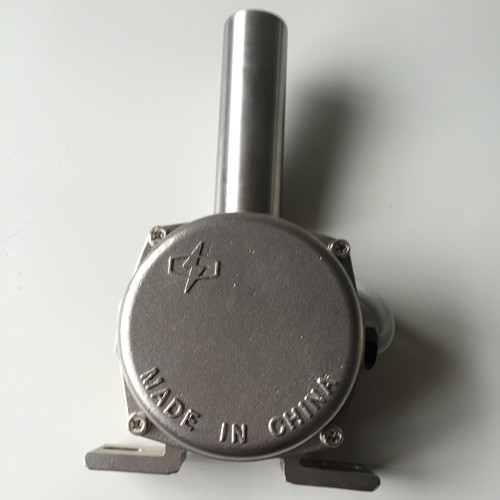

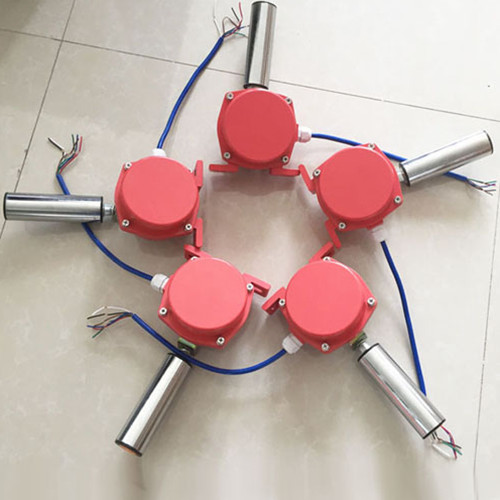

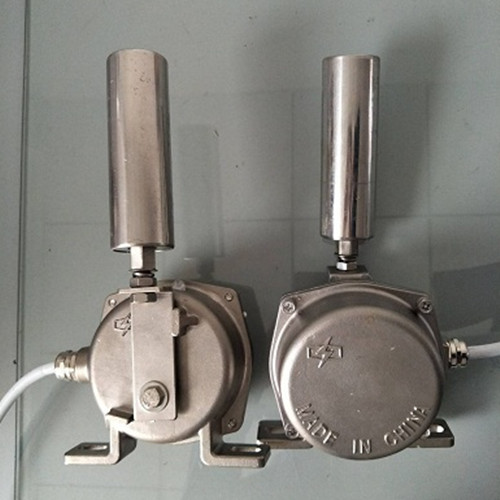

跑偏开关HQP-52996LB-T图

拉绳开关HQL-92996LB/T双向手动复位

跑偏开关HQP-52996LB/T，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 　　跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，一级报警，二级跳闸
