产品名称：JYB/PK-12-30跑偏开关

产品型号：JYB/PK-12-30

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2018-06-08

已获点击：167

详细说明

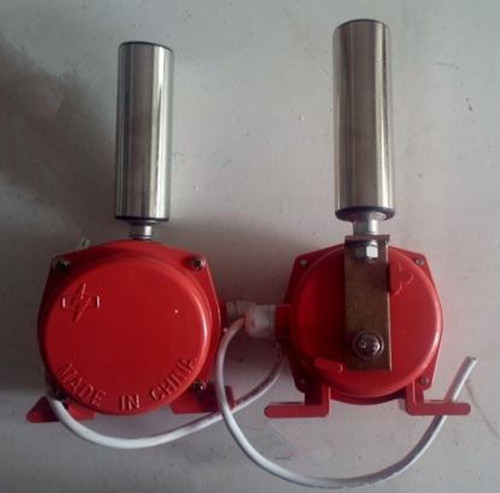

JYB/PK-12-30跑偏开关

跑偏开关用途:该装置用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛／取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机／输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。

JYB/PK-12-30跑偏开关技术参数：

开关触点的额定值：2个SPDT(单刀双掷)

开关，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，16A／250V／AC二常开二常闭自清洁触点，供报警；停机用。

外壳：铸铝防风雨外壳

防护等级：IP65

法向报警角度：在偏离垂直方向22．5度可调

作用力：5磅

导线开孔：3／4"-14NPT。双导线孔设计。

通讯接口：RS-485地址编码终端器(用户选配)

通讯距离：双绞线1．2公里，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，光缆50公里

跑偏开关型号

JYB/PK-20-35、JYB/PK-10-45

JYB/PK、JYB/PK-12-30

FSPK-III

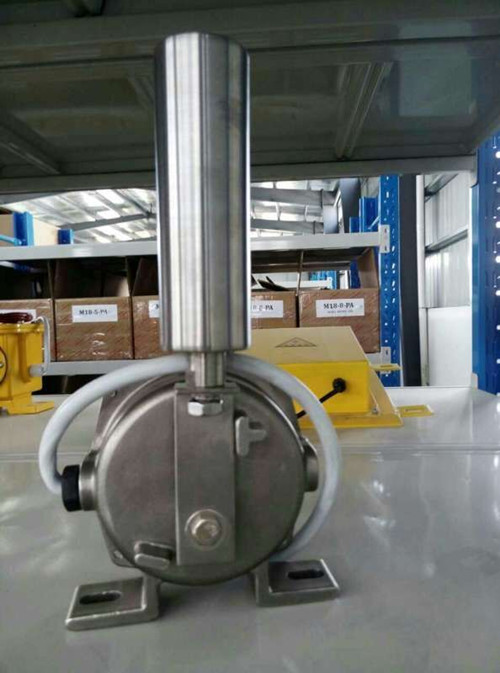

跑偏开关设备描述： JYB/PK-12-30跑偏开关

●通用的安装动作臂距皮带边缘大约80到150mm。通常安装在皮带两侧距头部或尾部滚筒0.3到2米的地方。皮带跑偏后，迫使动作臂偏离，触动SPDT报警微动开关。如果继续偏离到停机角度，触动另一组触点，输送机就会保护性停机。
●通用的安装设计可使防偏开关随意安装在输送机纵梁顶部或底部。
●坚固的铸铝外壳，防护标准IP65，特殊的环境可选特殊的表面处理。
●动作杆轴承额定转速5000转／分，适合于皮带速度小于6.35米／秒。
●动作杆法向角调节范围为22.5。
●法向夹角为10。时报警触点动作，法向夹角为30。时停机触点动作。
●PK系列两种跑偏开关的工作性能原理相同， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，都具有两种动作功能，一级动作用于报警，二级动作用于自动停机。
