产品名称：JYB/PK-12-30两级跑偏开关

产品型号：JYB/PK-12-30

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2018-06-08

已获点击：145

详细说明

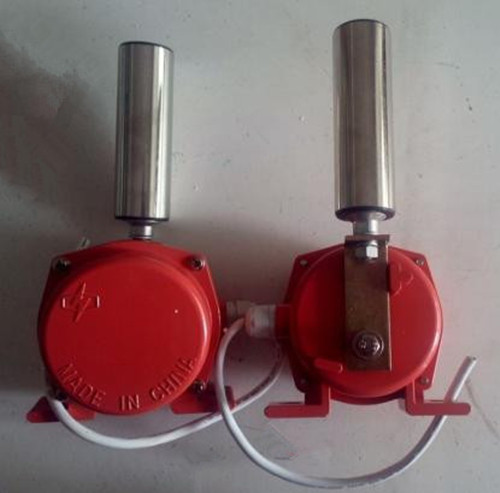

JYB/PK-12-30两级跑偏开关说明

型号：JYB/PK-12-30、JYB/PK-10-35、JYB/PK-10-45

产品名称:两级跑偏开关，皮带跑偏保护，跑偏控制器

电压：220-380V

电流：1A、2A、3A、4A、5A....15A...

品牌：TUERKE/卓信

跑偏开关是用于检测输送带的跑偏量和扭曲程度，可防止输送带跑偏引起其边缘损伤和物料洒落，实现自动报警和停机的一种保护装置。

JYB/PK-12-30两级跑偏开关，跑偏控制器用途:

该装置用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛／取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机／输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。
跑偏开关技术参数：
开关触点的额定值：2个SPDT(单刀双掷)
开关，16A／250V／AC二常开二常闭自清洁触点，供报警；停机用。
外壳：铸铝防风雨外壳
防护等级：IP67
法向报警角度：在偏离垂直方向22．5度可调
作用力：5磅
导线开孔：3／4"-14NPT。双导线孔设计。

跑偏开关设备描述：
●通用的安装动作臂距皮带边缘大约80到150mm。通常安装在皮带两侧距头部或尾部滚筒0.3到2米的地方。皮带跑偏后，迫使动作臂偏离，触动SPDT报警微动开关。如果继续偏离到停机角度，触动另一组触点，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，输送机就会保护性停机。
●通用的安装设计可使防偏开关随意安装在输送机纵梁顶部或底部。
●坚固的铸铝外壳，防护标准IP67，特殊的环境可选特殊的表面处理。
●动作杆轴承额定转速5000转／分，适合于皮带速度小于6.35米／秒。
●动作杆法向角调节范围为22.5。
●法向夹角为10。时报警触点动作，法向夹角为30。时停机触点动作。
●PK系列两种跑偏开关的工作性能原理相同，都具有两种动作功能，一级动作用于报警， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，二级动作用于自动停机。

跑偏开关型号

GRB-17088、EXHFKPT1-12-30

EXKPT1-12-30、XPK-1045

XPK-2035、XPK-1045

PWG-12-30、PWG-20-35

PB20-35、PB10-45

JYB/PK-12-30、JYB/PK-10-35

JYB/PK-10-45两级跑偏开关

JYB/PK-12-30两级跑偏开关，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，皮带跑偏保护
