产品名称：WTDP-I刮板机起身跑偏装置

产品型号：WTDP-I

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2018-07-20

已获点击：163

详细说明

WTDP-I刮板机起身跑偏装置 提升机防跑偏开关

WTDP-I刮板机起身跑偏装置属机电融合一体。对于皮带输送机、拉链机、刮板机、提升机及其它传动机械出现的跑偏、错位等故障时，能及时向微机控制系统发送报警信号或直接停机，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，有效的保护设备和人身安全、避免事故扩大化，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，达到保障生产、保护设备的目的。另外由于信号可发送至微机控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食、仓库等各类使用输送设备行业。工作原理：胶带提升机防跑偏开关，分别安装在胶带提升机上下左右壁板侧，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 　　跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，检测胶带上下左右跑偏。安装时滚轮离胶带有20-70mm距离可调整（由用户自定，一般以不摩擦到滚轮为准）。当发生跑偏时胶带向外侧偏移至滚轮处，滚轮带动调节杆使跑偏开关动作切断设备。

技术参数：

工作电压：220VAC

15%绝缘电阻：＞500MΩ

环境温度：-20℃~+60℃

重   量：2kg

复位方式：自动复位

控制触点容量：220V/5A

负载电流：≤5A

输出信号：开关量信号

环境湿度：＜90%

防护等级：IP66

响应时间：＜2mS

动作力：50±10N

WTDP-I刮板机起身跑偏装置生产厂家 二级跑偏开关 防爆跑偏开关

接线方式：

胶带提升机防跑偏开关提供一常开一常闭触点，用户根据需求按图示接线，本产品引出电缆线。

安装说明：

1、防跑偏开关一般在上下部机壳进入滚筒侧各安装一对，位置在距上下滚筒中心1米左右，也可以根据需要安装在中部机壳靠近胶带滚筒处（防止胶带运行摆动过大跑偏开关检测失误）；

2、安装跑偏开关时滚轮应顺着胶带运行方向

3、调整滚轮安装距离允许胶带偏移量（一般为40-60mm）；

4、安装结束后打开后盖，调整微动开关凸轮进入凹槽，盖上后盖，接线。

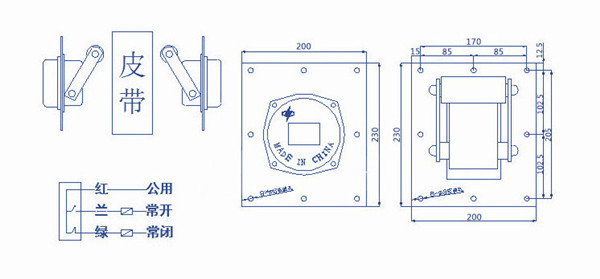

产品外形尺寸：

WTDP-I刮板机起身跑偏装置
