产品名称：两级跑偏开关GHPK-12-30
产品型号：GHPK-12-30
发布时间：2018-05-28
已获点击：162
详细说明
两级跑偏开关GHPK-12-30
皮带机输送保护、防偏开关、两级跑偏开关GHPK-12-30、GHPK-10-45、GHPK-20-35
一、概述：
两级跑偏开关用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障；本机广泛应用矿山、电力及化工等行业的运输系统中。两级跑偏开关GHPK-12-30
二、型号含义
GH-单位代号;
PK-产品代号;
口-产品代号
三、技术参数
1、使用环境条件
a.环境温度 -30℃～ +50℃
b.相对湿度 不大于85%
2、主要参数见下表
四、结构特点 两级跑偏开关GHPK-12-30
型号参数 动作角度 根限角度 触点数量 触点容量 复位方式 可靠性 重量（kg）一级 二级 常开 常闭
GHPK-12-30 12° 30° 70° 2 2 AC 380V 5A 自动 >106次 3.5
GHPK-10-45 10° 45° 70° 2 2 AC 380V 5A 自动 >106次 3.5
GHPK-20-35 20° 35° 70° 2 2 AC 380V 5A 自动 >106次 3.5
1、本机采用铝合金精密压铸壳体、强度高、重量轻；
2、外壳防护等级达IP65,可在恶劣环境中长期工作；
3、机内采用进口行程开关，触点容量大、动作灵敏、可靠；
五、工作原理
当运行中的胶带发生跑偏时，胶带边缘带动立辊旋转并挤压立辊使之倾料。若立辊倾大于一级动作角度时，立即发出一组开关信号；如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号。两组开关信号可分别用于告警或停机。胶带机恢复正常运行后，立辊自动复位。
六、安装调整
1、将跑偏开关固定在支架上，然后安装在胶带机架上；
2、立辊轴线与胶带平面相垂直，立辊与胶带边缘距离为L=50-100mm；
3、胶带位于立辊下端1/3处；
4、每100m胶带可安装跑偏开关3对（6台）

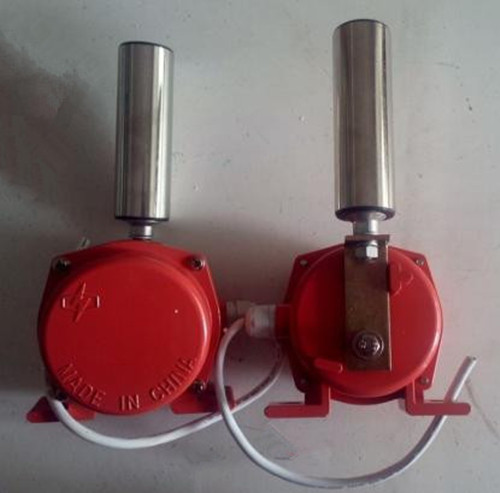

两级跑偏开关GHPK-12-30图
人本理念：亲情化，和谐化
服务宗旨：全心全意为用户提供优质的服务和合格的产品
企业宗旨：科技兴业、质量创牌、诚信经营、追求卓越
本公司主营：接近开关，光电开关，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，磁性开关，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，声光报警器，井筒开关，皮带输送保护装置等系列产品，两级跑偏开关适用范围 两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，现货供应，产品全国各地批发供应，欢迎来电咨询。
