产品名称：矿用跑偏开关HFKPTI-20-35

产品型号：HFKPTI-20-35

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2018-05-28

已获点击：192

详细说明

矿用跑偏开关HFKPTI-20-35 跑偏开关价格

两级跑开关主要用于检测带式输送运行中的跑偏现象，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，按胶带实际跑偏量输出报警或停机信号，可有效的防止胶带跑偏开关而产生的事故，是一种保护装置。

安装与接线

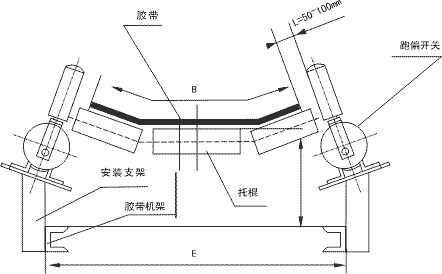

1.跑偏开关应安装在胶带两侧，其位置应使立棍与胶带带边平面垂直，且应保证带边位于立棍高度的1/4—1/3处为宜。

2.立棍与胶带边距离一般应在胶带自然跑偏量加50~100mm为宜。

3.跑偏开关成对安装在头，尾、中间三个位置，一般长度为100米的胶带安装三对为宜。

4.将安装支架用电焊或螺栓固定在胶带机的机架上后，用螺栓将跑偏开个房紧固在安装支架上即可。

主要用途

本系列跑偏开关通过检测胶带机的跑偏状态发出信号，实现胶带机的自动报警和停机， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，是一种保护装置。HFKPTI系列跑偏开关：HFKPTI-12-30，HFKPTI-10-45，HFKPTI-20-35

主要技术指标

1接点容量≤AC380V ≤3A

2.绝缘电压AC1000V 历时一分钟

3.使用寿命开关可靠动作10万次

型号

作用力

触点数量

开关动作角度

常开

常闭

一级

二级

极级角

HFKPT-I-12-30

20~70N

2

2

12°

30°

70°

HFKPT-I-10-45

20~70N

2

2

10°

45°

70°

HFKPT-I-20-35

20~60N

2

2

20°

35°

75°

工作原理

HFKPTI系列两级跑偏开关的工作过程是输送机胶带跑偏时，胶带触碰开关立棍，当立棍偏转至I级动作角度时，I级开关动作，并输出信号报警，如胶带继续跑偏使开关的立棍达到II级动作角度时，II机开关发出停机信号，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，如将其接至控制线路中即可实现自动停机。
