产品名称：两级跑偏开关LW-KPT1-12-30

产品型号：LW-KPT1-12-30

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2018-05-28

已获点击：133

详细说明

两级跑偏开关LW-KPT1-12-30 防偏开关

一， 主要用途及适用范围

LW-PKG系列跑偏开关是用于检测带式输送机输送带跑偏量,实现跑偏自动报警和停机的一种输送带安全保护装置。适用于煤炭、冶金、建材、电力、化工、交通等行业使用的带式输送机输送带跑偏检测。

二，技术性能与主要参数

两级跑偏开关LW-KPT1-12-30 皮带跑偏开关供应商-0713 2117633

三，结构特征与工作原理

LW-KPT1-12-30系列两级跑偏开关安装在输送带两侧，当输送带跑偏时，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度达到1级开关角度时，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，开关发出报警信号。当输送带跑偏严重，达到2级开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。LW-KPT1系列两级跑偏开关具有可靠的输送带跑偏检测功能，压铸铝外壳，见图一。

四， 安装

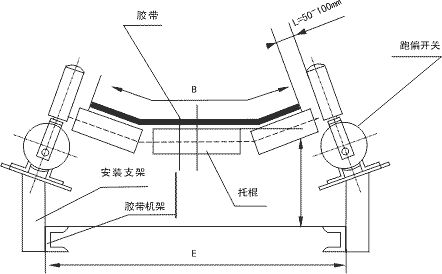

1、两级跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带边位于立辊高度1/3处。两级跑偏开关安装见图二。

2、两级跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

3、两级跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。当输送机较长时，在输送机中间位置可每隔30～35米设1对。

4、两级跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接。跑偏开关与跑偏开关支架用螺栓连接。

接线：两级跑偏开关引出线为四芯电缆。用户可根据自己要求接线。

五， 运输、贮存

1、产品在运输过程中应避免碰撞及雨雪的侵袭：

2、产品应存放在干燥通风良好的仓库中。

六、订货须知

1、订货时请注明产品名称、型号和数量：

2、本产品配有安装支架，可单独订货。订货时请按图二注明输送机型号、带宽、托辊直径、高度及槽角：

3、特殊要求请予以注明，如输出接点数量及要求等

本公司供应皮带输送系列保护装置：双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞检测装置，纵向撕裂开关，欠速开关， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，料流检测装置，堵塞开关，阻旋料位开关等。
