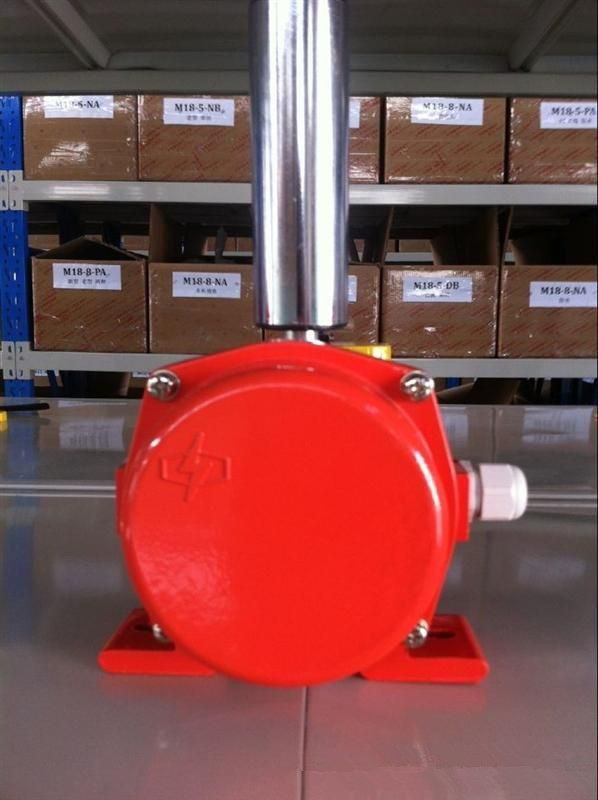

FPK-20-30,两级跑偏开关、双向拉绳开关、跑偏传感器，皮带跑偏保护系统

一、主要用途：

 主要用于检测带式输送机运行中的跑偏现象，按胶带实际跑偏量输出报警或停机信号，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，可有效的防止由胶带跑偏而产生的事故，是一种保护装置。

二、 主要技术指标：

型号 接点容量 接点数量 开关动作角度 重量kg

FPK-20-30 AC380V 5A 常开 常闭 Ⅰ级 Ⅱ级 极限角 1.5

FPK-10-45 2 2 12° 30° 60±2°

FPK-20-35 10° 45° 20°35°

三、 工作原理：

本开关的工作过程是输送机胶带跑偏时，胶带触碰开关立辊，当立辊偏转至Ⅰ级动作角度时，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，Ⅰ级开关动作，并输出信号报警。如果胶带继续跑偏使开关的立辊达到Ⅱ级动作角度时，Ⅱ级开关发出停机信号。如果将其接至控制线路中即可实现自动停机

跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。

开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。

 基本原理　　

   输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级开关信号用于停机，1．应用时的注意事项 声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。 根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，立辊可自动复位。



安装和调整

　　1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。

　　2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

　　3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）

　　4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。

◆ 使用环境条件：

a.环境温度：-40℃~60℃

b.相对湿度不大于85%

c.海拨高度不超过2000m

d.使用寿命：开关动作10万次

e.绝缘电压：AC1000试验1分钟

f.触点容量：≤AC380 ≤3A

g.防护等级：IP65
