技术参数

工作电压：220VAC±15% 负载电流：≤5A

绝缘电阻：＞500MΩ 输出信号：开关量信号

环境温度：─20℃~+60℃ 环境湿度：＜90%

重 量：2.4Kg 防护等级：IP66

复位方式：自动复位 响应时间：＜2mS

控制触点容量：220V/5A 动作力：50±10N

工作原理

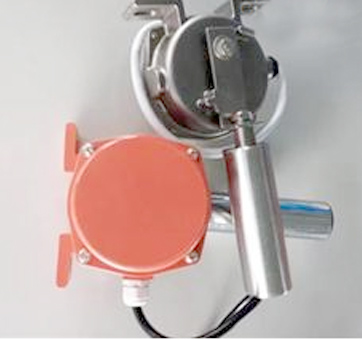

JPNS－II 型非接触式跑偏开关安装在提升机上下位置的两侧壁板上，成对安装。安装时需特别注意挡轮距离胶带控制在安全跑偏范围以外（距离可调整，由用户自定，一般以工艺文件中允许的合理跑偏范围为依据） 。

当发生跑偏时胶带向外位移，摩擦到挡轮，挡轮传输到调节杠，由调节杠带动传感器，使传感器发出报警信号。

安装说明

1、PNS－II 型无触点跑偏开关底座两边各有Ф13mm 孔，在皮带机支架上钻Ф12mm 孔，用 M10×40mm螺丝紧固跑偏开关。如果选用安装支架，请将安装支架焊接固定在皮带机支架上，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，如安装示意图所示。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为 120~160mm（皮带带宽 10%，详见安装示意图） 。

3、接线时每个跑偏开关可选装接线盒，方便接线。要注意火线 L、零线 N、信号线（详见电气接线图） 。

4、安装距离：建议每 50米安装一对(两台)跑偏开关。

注意事项

1、跑偏开关挡轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持 120~160mm。

3、跑偏开关底座固定牢固。

5、装检测片，H1≥20mm 并用螺母固定；

6、安装旋转探测仪，调整 H2≤8mm。

有些机器的被传动轴较长，伸出端盖以外，针对此类情况只需将检测片制作成匝形固定在轴头上即可(请注意检测片的平面与旋转探测仪的探头平面保持平行。如安装在金属底座上，为防止磁性材料强干扰造成设备无法启动，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，请特别注意 H1的距离)。

电气接线：旋转探测仪和中间继电器串联使用

检测片：材料 Q235铁片，叶片数量为一片（2 叶） ，检测片尺寸 100×12×2mm。

注意事项

l、严禁未接中间继电器直接串接电源，如因直接串接电源造成本产品损坏属“人为损坏” ，1．应用时的注意事项 声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。 根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。，不在免费保修范围内。

2、如安装在金属底座上，为防止磁性材料强干扰造成设备无法启动，请特别注意 H1的距离。

3、H2的最佳安装距离在 4mm 左右，防止外部原因造成 H2变动。

4、露天安装旋转探测仪尽可能安装防雨罩，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，可延长本产品使用寿命。

5、安装产品时，确保检测片的水平面与产品探头水平面平行。探头不宜过于靠近检测片中心或边缘，确保旋转探测仪能够可靠的接收到检测信号即可。

6、若产品需要横向安装，检测片需要折弯。检测片的宽度在 10mm 左右，厚度至少 2mm，且折弯部分的长度要可以覆盖检测探头。

选配件说明

标配：Φ6 双头螺杆、并帽螺丝（RD-III 和 11801 配件） 、检测片、安装支架。

选配：继电器，阻容吸收器
