KGE9A、GEJ70、GEJ、跑偏开关

XLPP-Ⅰ、XLPP-Ⅱ、XLPP-Ⅲ、JCPP-Ⅰ、JCPP-Ⅱ、KPT--10-45  PPN-10-45   跑偏开关KJT-PK  HFKPT1-12-30  、两级跑偏开关

一   主要用途与适用范围

1 KGE9A型跑偏开关它安装在皮带运输机的头尾两端，当皮带与皮带架的相对偏移大于某一设定值时,PROMOS控制器根据跑偏开关的输出状态可发出警报或停止皮带运输机的运行。

二、使用环境条件

    在下列环境条件下KGE9A型跑偏开关应能正常工作：

   －工作环境温度：0～40℃；

        －平均相对湿度：不超过95％（25℃）；

－大气压力：（80～106）kPa；

        －有甲烷和煤尘爆炸性危险的矿井环境中；

    －无破坏绝缘的腐蚀性气体的矿井中；



三、关联设备为KDW10型矿用直流稳压电源。(矿用隔爆兼本安型)



四、 结构特征与工作原理

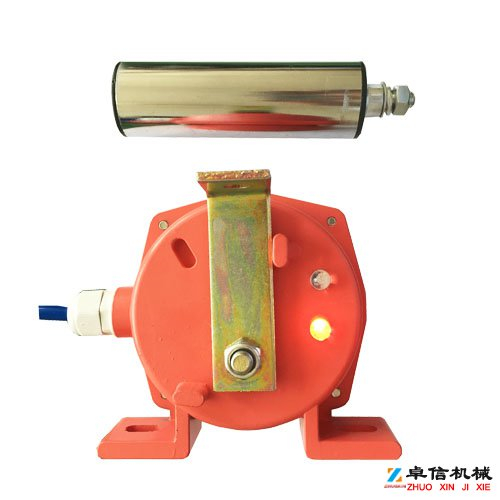

    摆杆受皮带的推力向左或右摆动,使开关板组件的干簧管逐次动作，跑偏开关的输出状态发生变化,PROMOS系统可根据其变化情况判定皮带跑偏的程度，进而对皮带运输机进行预警或停止控制。

    如施加于摆杆上的力过大或作用力的方向偏移于摆杆的摆动方向时，摆杆中部的弹簧会发生变形以保护跑偏开关不会受到损坏。

五、  主要规格及技术参数

 －工作电压：220V DC；

 －工作电流：3A；

       －摆杆有效摆动范围：（左或右双向）

  第一级跑偏  15??5?

  第二级跑偏  30??5?

－摆杆作用力：

第一级跑偏 20～50N

 第二级跑偏 50～80N

       －摆杆作用力的作用点：距摆杆端部100mm处

  －输出：正常时，输出电阻R＝4.7k??10％

 一级跑偏时，输出电阻R＝29.3k??10％

  二级跑偏时，输出电阻R＝8.97k??10％

 －摆杆最大摆角：摆杆的最大摆角≥70?

       －接线方式：通过专用四芯插接电缆，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，电缆长度不大于90m。        －重量  约3.5kg

六、 安装与调试

    KGE9A型跑偏开关应安装在皮带运输机架的两侧。

    具体尺寸由实际皮带决定，安装后，应使跑偏开关的摆杆摆角范围大于二级跑偏的动作范围以确保二级跑偏能正常工作

当摆杆未受力时，输出电阻应为4.7kΩ，当摆杆受力且偏转15??5?时，输出电阻为29.3k??10％，此时为一级跑偏状态，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，当摆杆的偏转角度约30??5?时，跑偏开关输出为8.97k??10％，为二级跑偏状态。

七、  保养与维护

    跑偏开关长期在井下工作，如摆杆不能准确地回复到中心位置，是因为保持摆杆复位的弹簧疲劳所致，更换弹簧即可复原。

八、适用范围

两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。
