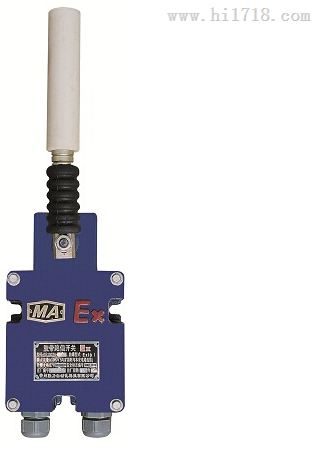

KPT1-20-35【两级跑偏开关、跑偏开关、防偏开关】

KPT1-20-35两级跑偏开关、跑偏开关、防偏开关



一、概述



用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障；本机广泛应用矿山、电力及化工等行业的运输系统中。



二、技术参与



1使用环境条件



  a 环境温度-30~+50?C



  b 相对湿度不大于85



2主要参数见下表



     型号



动作角度



极限角度



动作力（kg）



触点数量



触点容量



复位方式



可靠性



重量（KG）



常开



常闭



KPT1-12-30



12?



30?



70



2



2



AC380V





自动复位



>10六次方



3.5



KPT1-10-45



10?



45?



70



KPT1-20-35



20?



35?



70



KPT1-20-35【两级跑偏开关、跑偏开关、防偏开关】



三、结构特点



1，   本机采用铝合金压铸壳体、强度高、重量轻；



2，   外壳防护等级达IP65，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，可在恶劣环境中长期工作；



3，   机内采用进口行程开关，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，触点容量大、动作灵敏、可靠。



四、工作原理



当运动中的胶带发生跑偏时，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，胶带边缘带动立旋转并挤压使之倾料。若立辊倾斜大于动作角度时，立即发出一组开关信号；如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号，两组开关信号可分别用于告警或停机。



五、安装调整



1将跑偏开关固定在支架上，然后安装在胶带机架上；



2立辊轴线与胶带平面垂直，立辊与胶带边缘距离为L=50-100mm;



3胶带位于立辊下端1/3处；



4每100m胶带可安装跑偏开关3对（6台）
