NKPK1-20-35、HFKPT1-N、两级跑偏开关、皮带跑偏开关

KPT1-12-30、KPT1-20-35、XLPP-12-30、XLPP-20-45、DPK-12-30、DPK-20-35、DPK-10-45、两级跑偏开关

HFKPT1-N两级跑偏开关是用于检测带式输送机输送带跑偏量的产品,对于输送带在出现跑偏的情况下起到自动报警和停机的一种安全保护装置。

HFKPT1-N两级跑偏开关基本原理：当输送带运行中出现跑偏时，输送带触碰开关立辊并使立辊偏转，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，当立辊偏转角度达到1级开关角度时，开关发出报警信号。当输送带跑偏严重，达到2级开关角度时，开关发出停机信号，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，实现输送带跑偏故障自动停机。当跑偏故障排除后，胶带机正常运转时，开关立辊可自动复位，回到初始状态。



HFKPT1-N两级跑偏开关技术参数：

1． 使用环境条件 a.环境温度：-30℃~70℃ b.相对湿度不大于85%

1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。

2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。

3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。

4．本拉绳开关外壳必须保持清洁，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，粉尘堆积厚度不大于3mm。

2． 主要参数见下表

型 号 动作角度 极限角度 输出方式 负载 电流 复位方式 可靠性 重量（Kg）

一级 二级 常开 常闭

HFKPT1-N 12° 30° 70° 1 1 5A

自动复位

  ≥106次 2.5

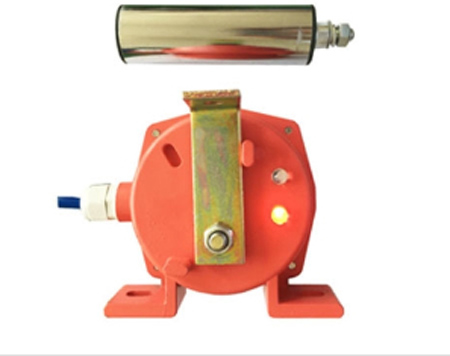

HFKPT1-N两级跑偏开关

结构特点：

1． 本产品采用铝合金铸造壳体、强度高、重量轻。

2． 外壳防护等级达到IP65，可在恶劣环境下长期工作。

3． 本产品动作灵敏、稳定性高、性能可靠，外形结构参见图5。



工作原理当胶带运输机现场发生紧急事故时，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

HFKPT1-N两级跑偏开关安装调整

1．将跑偏开关固定在支架上，然后安装在胶带机上。

2．立辊线与胶带平面垂直，边缘距离为L=50~100mm（壳体安装孔可移位。）

3．立辊下端1/3处。

4．每100m胶带可安装跑偏开关3对（6台）
