产品名称：GRB-14045-I两级跑偏开关（带立棍）

产品型号：GRB-14045-I

所属类别：两级跑偏开关

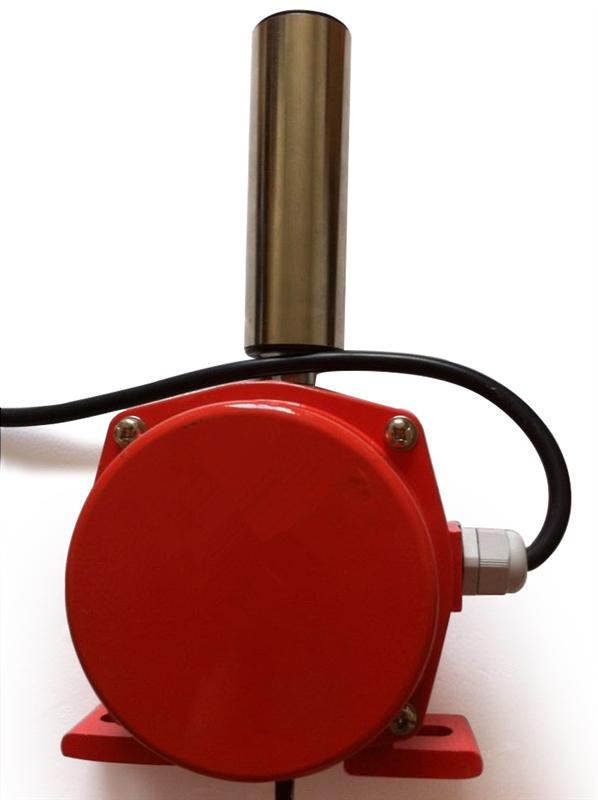

GRB-14045-I两级跑偏开关（带立棍）

概述：

用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。本机广泛用于冶金、矿山、电力及化工等行业的输送设备中，可研制电源（LED）显示检测开关，使之更为方便、快捷地判断故障位置。

结构特点

本机采用铝合金精密压铸壳体，强度高，重量轻

外壳防护等级达IP65，可以恶劣环境中长期工作

机内采用进口行程开关，触点容量大，动作灵敏，可靠。

使用与安装

将跑偏开关固定在支架上，然后焊接在胶带机架上；

立棍轴线与胶带平面相垂直，立棍与胶带边缘距离为L+50 100mm;

胶带位于立棍下端1/3出；每50M胶带可安装跑偏开关一对。

GRB-14045-I两级跑偏开关（带立棍）技术参数

开关触点容量：按错80V 5A

外壳：铸铝防水，防腐

防护等级：IP65

动作角度：一级10o 报警信号，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，二级 30o 停机信号

作用力（kg）：3

接线方式

本机出厂时已配长度1.0米电缆线，接线方式参照标牌所标线色。

工作原理

当运行中的胶带发生跑偏时，胶带边缘带动立棍旋转并挤压立棍使之倾斜，若立棍倾斜大于一级动作角度时， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，立即发出一组开关信号，如立棍继续倾斜大于二级动作角度时，则输出另一组开关信号，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，两组开关信号可分别用于告警或停机，胶带机恢复正常运行后，立棍自动复位，电源（LED）显示型为T型。
