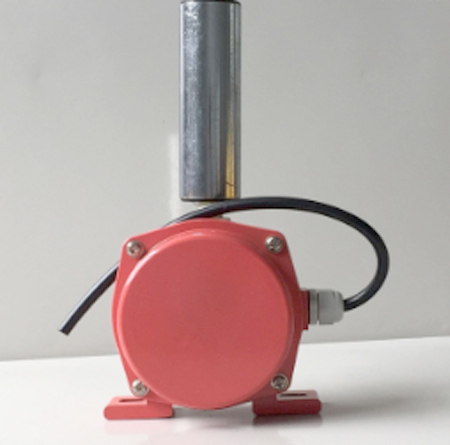

两级跑偏开关GHLS-12-30、GHLS-10-45

GHLS-12-30、GHLS-10-45、GHPK-20-35两级跑偏开关

一、概述：

   用于输送机胶带跑偏的检测，1．应用时的注意事项 声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。 根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，防止由于胶带跑偏而造成物料溢出等故障；

   本机广泛应用矿山、电力及化工等行业的运输系统中。

二、型号含义

   GH-单位代号

 PK-产品代号

   口-产品代号

   口-单位代号

三、技术参数

   1、使用环境条件

   a.环境温度 -30℃～ +50℃

   b.相对湿度 不大于85%

  2、主要参数见下表

型号\参数 动作角度 根限角度 触点数量 触点容量 复位方式 可靠性 重量

一级 二级 常开 常闭

GHLS-12-30 12o  30o 70o  2 2 AC 380V 5A 自动 >106次 3.5

GHLS-10-45 10o  45o 70o  2 2 AC 380V 5A 自动 >106次 3.5

GHPK-20-35 20o 35o 70o  2 2 AC 380V 5A 自动 >106次 3.5

四、结构特点

  1、本机采用铝合金精密压铸壳体、强度高、重量轻；

  2、外壳防护等级达IP65,可在恶劣环境中长期工作；

  3、机内采用进口行程开关，触点容量大、动作灵敏、可靠；

五、工作原理

    当运行中的胶带发生跑偏时，胶带边缘带动立辊旋转并挤压立辊使之倾料。若立辊倾大于一级动作角度时，立即发出一组开关信号；如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号。两组开关信号可分别用于告警或停机。

  胶带机恢复正常运行后，立辊自动复位。

六、安装调整

   1、将跑偏开关固定在支架上，然后安装在胶带机架上；

   2、立辊轴线与胶带平面相垂直，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，立辊与胶带边缘距离为L=50-100mm；

  3、胶带位于立辊下端1/3处；

  4、每100m胶带可安装跑偏开关3对(6台)

　两级跑偏开关GHLS-12-30、GHLS-10-45
