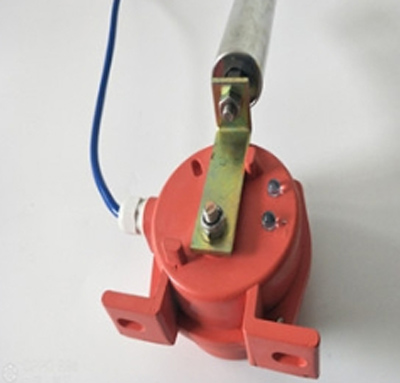

两级跑偏开关GHPK-12-30、GHPK-10-45

皮带机输送保护、防偏开关、GHPK-12-30、GHPK-10-45、GHPK-20-35

一、概述：

两级跑偏开关用于输送机胶带跑偏的检测，接线方式： 1.将输入控制器端子与探测器端子对应相接； 2.输出端子与联动设备的连接； 3.当排风扇等感性设备满足小于等于5A/220VAV条件时，可直接与输出端子相连，但尽可能的避免负载设备直接与输出端子相连，当负载设备大于5A/220VAV时，必须外接转接设备； 5.控制器、探测器要保证可靠的接地； 6.进行各种安装操作时，需先断电，否则可能会烧坏主机。，防止由于胶带跑偏而造成物料溢出等故障；

 本机广泛应用矿山、电力及化工等行业的运输系统中。

二、型号含义

GH-单位代号;

PK-产品代号;

口-产品代号

三、技术参数

1、使用环境条件

a.环境温度 -30℃～ +50℃

b.相对湿度 不大于85%

2、主要参数见下表

四、结构特点

型号参数 动作角度 根限角度 触点数量 触点容量 复位方式 可靠性 重量（kg）

一级 二级 常开 常闭

GHPK-12-30 12° 30° 70° 2 2 AC 380V 5A 自动 >106次 3.5

GHPK-10-45 10° 45° 70° 2 2 AC 380V 5A 自动 >106次 3.5

GHPK-20-35 20° 35° 70° 2 2 AC 380V 5A 自动 >106次 3.5

 1、本机采用铝合金精密压铸壳体、强度高、重量轻；

2、外壳防护等级达IP65,可在恶劣环境中长期工作；

3、机内采用进口行程开关，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，触点容量大、动作灵敏、可靠；

五、工作原理

      当运行中的胶带发生跑偏时，胶带边缘带动立辊旋转并挤压立辊使之倾料。若立辊倾大于一级动作角度时，立即发出一组开关信号；如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号。两组开关信号可分别用于告警或停机。胶带机恢复正常运行后，立辊自动复位。

六、安装调整

1、将跑偏开关固定在支架上，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，然后安装在胶带机架上；

 2、立辊轴线与胶带平面相垂直，安装注意事项编辑 (1)报警器探头主要是接触燃烧气体传感器的检测元件，由铂丝线圈上包氧化铝和黏合剂组成球状，其外表面附有铂、钯等稀有金属。因此，在安装时一定要小心，避免摔坏探头。声光报警至少发声设备，没有探头。 (2)报警器的安装高度一般应在180cm以上，以便于维修人员进行日常维护。 (3)报警器是安全仪表，有声、光显示功能，应安装在工作人员易看到和易听到的地方，以便及时消除隐患。 (4)报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。 (5)被测气体的密度不同，室内探头的安装位置也应不同。被测气体密度小于空气密度时，探头应安装在距屋顶30cm外，方向向下；反之，探头应安装在距地面30cm处，方向向上。，立辊与胶带边缘距离为L=50-100mm；

3、胶带位于立辊下端1/3处；

4、每100m胶带可安装跑偏开关3对（6台）
