产品名称：KG1007A跑偏开关传感器

产品型号：KG1007A

所属类别：两级跑偏开关 > 跑偏开关

防爆型式：矿用本质安全型EXibI；

外壳防护等级：IP65

触点容量： AC380V、DC220V  5A（煤矿井下使用时须和本安电路连接）

探杆动作转动最大角度：大于70°，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，双向转动

触点动作时探杆转动角度：20°±3o（一级）、35°±3o（二级）

特点为：

a. 体积小、重量轻、密封性能好、维护方便；

b. 触点动作后还留有较大的探杆转动缓冲角，使其本身不易损坏；

c. 探杆具有纵向防冲击性能；

d. 探杆上装有尼龙滚动护套，当探杆和胶带摩擦时起保护作用；

e．采用出线口形式，结构简单、可靠。

工作原理

胶带正常运行时，跑偏开关的探杆与胶带基本垂直。当胶带跑偏时，胶带碰到跑偏开关的探杆，并带动探杆轴旋转，当探杆偏转到动作角度时，使其内部的行程开关动作，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，发出跑偏信号。

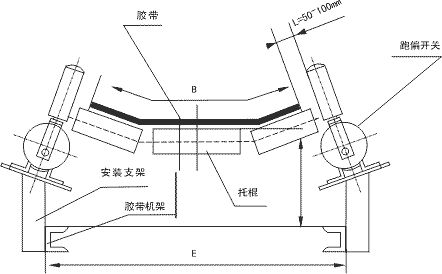

安装示意图如下

注意事项

a. 煤矿井下使用时必须与本质安全型电路连接；

b. 该跑偏开关探杆只可向顺时针方向（图1中的箭头方向）转动，故安装跑偏开关时，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，必须保证胶带跑偏时探杆的旋转方向按顺时针方向转动。
