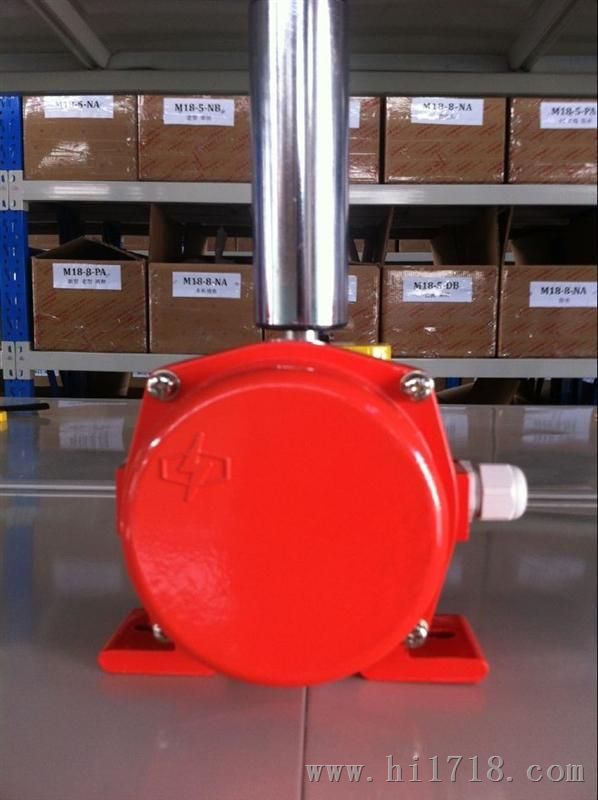

产品名称：PNS-II跑偏开关检测器

产品型号：PNS-II

所属类别：两级跑偏开关 > 跑偏开关

技术参数

工作电压：220VAC±15% 负载电流：≤5A

绝缘电阻：＞500MΩ 输出信号：开关量信号

环境温度：─20℃~+60℃ 环境湿度：＜90%

重 量：2.2Kg 防护等级：IP66

复位方式：自动复位 响应时间：＜2mS

控制触点容量：220V/5A 动作力：50±10N

工作原理

PNS－II 型无触点跑偏开关正常工作时，感应片不在光电偶合器检测范围内，光电偶合器此时呈阻断状态，通过串接中间继电器常闭触点使电路导通。当设备出现与工艺要求不符的错位、跑偏现象时，档轮被皮带的推力不断向外位移，使联系在档轮底部的检测片随着档轮的位移而向光电偶合器方向转动，使其进入感应头的检测范围；此时光电偶合器由阻断状态变成导通状态，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 　　跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，使中间继电器工作，常闭触点转为常开触点，电路阻断，向微机控制系统发出报警信号或直接迫使运行中的电动机立即停车（现场联锁） ，保护设备安全。

特点

1、普通跑偏开关属机械接点式跑偏开关，因受外界环境(如粉尘、水汽、腐蚀性气体等)影响而极易损坏机械接点的动、静触头。PNS－II 型无触点跑偏开关则是采用“无触点全封闭”新技术的新型产品，所谓“无触点全封闭”新技术主要是三方面内容：其一“无触点”是指产品内部使用无触点式光电偶合器，因为无接触点也就无磨损，故而寿命长。其二“全封闭”是指在产品内部所使用无触点式光电偶合器本身是全封闭的，另一方面产品外壳进行密封处理，确保本产品完全密封、将粉尘、水气、腐蚀性气体等因素的影响降到最低限度。

其三本产品在机械结构方面进行了大胆、实用的改进，使机械转动部分的摩擦大为减少。

正因为以上三方面的改进，使 PNS－II 型无触点跑偏开关工作时能够达到无接触、无磨损、全封闭的工作条件，故而产品使用寿命长，并特别适用于粉尘浓、潮气大、腐蚀性强的各种恶劣工作场所，具有其它普通跑偏开关所无法比拟的优越性。克服了普通跑偏开关所普遍存在的使用寿命短、适用场所局限性大、性价比低等多种问题。

2、PNS－II 型无触点跑偏开关可由中间继电器发出开关量信号，经过处理可实现现场设备联锁控制或给微机控制系统的计算机发出报警信号，方便实现工厂自动化控制。3、PNS－II 型无触点跑偏开关选用做工精良的机械部件和先进可靠的无触点式光电偶合器组合而成。

4、本产品寿命长、全封闭、免维护且性价比高、安装方便，特别适用于生产环境恶劣的场所。

5、当发生轻微跑偏事故时（15°） ，PNS－II 型两级跑偏开关的第一组触点动作，绿色指示灯闪烁；当发生严重跑偏事故时（30°） ，PNS－II 型两级跑偏开关的第二组触点动作，红色指示灯长亮。

安装说明

1、PNS－II 型无触点跑偏开关底座两边各有Ф13mm 孔，在皮带机支架上钻Ф12mm 孔，用 M10×40mm螺丝紧固跑偏开关。如果选用安装支架，请将安装支架焊接固定在皮带机支架上，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，如安装示意图所示。
