产品名称：双向拉绳开关，RNS-I，皮带机保护开关,IP67

产品型号：RNS-I、RNS-II、PNS-1、PNS-2

所属类别：两级跑偏开关

发布时间：2014-05-26

已获点击：338

品牌/商标：卓信

详细说明

双向拉绳开关，RNS-I，皮带机保护开关

型号：RNS-I、RNS-II、PNS-1、PNS-2

产品名称：双向拉绳开关，皮带机拉线开关

一、简介

RNS-I型铸铝双向拉绳开关对于皮带输送机、拉链机、刮板机、提升机、扒料机及其它传动机械出现故障时，能在设备任意位置停机。能及时有效的保护设备和人身安全，避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，利于生产与调度的目的。

二、用途

RNS-1双向拉绳开关广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。

三、工作原理

RNS-I型双向拉绳开关分自动复位、手动复位二种。手动复位型动作后有自锁装置（锁定销），需要手动拉出复位后开关才能重新使用。本件为双向动作，拉绳臂两端均可安装拉绳，当发生危及人身与设备安全的故障时，现场工作人员拉动连接在拉绳臂上的绳索，使转臂转过一定的角度，触动工作开关后能同时发出报警和停机信号，达到预防和控制设备及人员安全的目的。

四、特点

·结构简单实用、性能稳定可靠

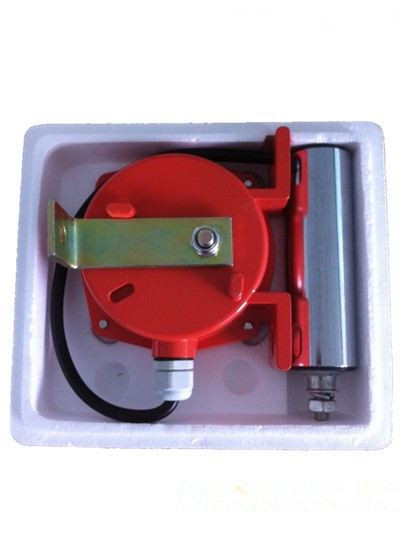

 ·防尘、防震、防潮·体积小、重量轻、寿命长                               ·安装方便，两级跑偏开关是我公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。 两级跑偏开关由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。跑偏开关又称防偏开关。 两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 本系列两级跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出(报警信号)。 当立辊偏转角度超过30°时，二级开关动作，输出(停机信号)。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 ，免维护·输出信号既可与现场设备联锁使用，也可送达自动控制系统

·电源适应性广：24~380V（无源开关量）

五、技术参数工作电压：24~380V（无源开关量）   负载电流：≤5A
绝缘电阻：＞500MΩ   输出信号：无源开关量信号，一常开，一常闭
环境温度：-20℃~+60℃   环境湿度：＜90%
重    量：1.8Kg   防护等级：IP67
复位方式：自动复位/手动复位   响应时间：＜2mS
控制触点容量：AC380V/5A   动作力：50±10N
 六、安装说明

1、拉绳开关成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。

2、拉绳开关每隔25-30米安装1台，其位置应低于皮带及便于现场工作人员使用。

3、拉绳系在一关臂上，拉绳推荐使用覆塑钢丝绳，直径3~5mm均可。钢丝绳用绳夹固定，每隔3米左右安装一个托环，以免钢丝绳垂挠度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂挠度。

4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，及拉绳长度。

七、选配件说明

选配件：覆塑钢丝绳、绳夹及钢丝绳托环,安装支架。

HFY-I、HFY-II、HFY-III、HFL-I、HFL-II、HFT-Y、HFT-Z、HFS-A、HFS-B、HFS-C、HF-W-A、HF-W-B、RNS-I、RNS-II、PNS-1、PNS-2、HF-W-C、HF-N-A、双向拉绳开关

双向拉绳开关，RNS-I，皮带机保护开关
