产品名称：YHFPK-II，YHFPK-I两级跑偏开关

产品型号：YHFPK-II，YHFPK-I、KPT1

所属类别：两级跑偏开关

发布时间：2014-05-26

已获点击：353

品牌/商标：JIEHANG/杰航

企业类型：制造商

新旧程度：全新

详细说明

YHFPK-II，YHFPK-I两级跑偏开关

简介

      两级跑偏开关对于皮带输送机、拉链机、刮板机、提升机及其它传动机械出现的跑偏、错位等故障时，能及时向微机控制系统发送报警信号或直接停机，有效的保护设备和人身安全、避免事故扩大化，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 　　跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，达到保障生产、保护设备的目的。防止由于胶带跑偏而造成物料溢出等故障。

一，概述：

用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。

二，技术参数：

使用环境条件

1.环境温度-30℃~50℃
2.相对湿度不大于85%

3.海拨高度不超过2000m
4.使用寿命：开关动作10万次
三，结构特点：

1.本产品采用铝合金铸造壳体，强度高，重量轻。

2.外壳防护等级达到IP67，可在恶劣环境中长期工作。

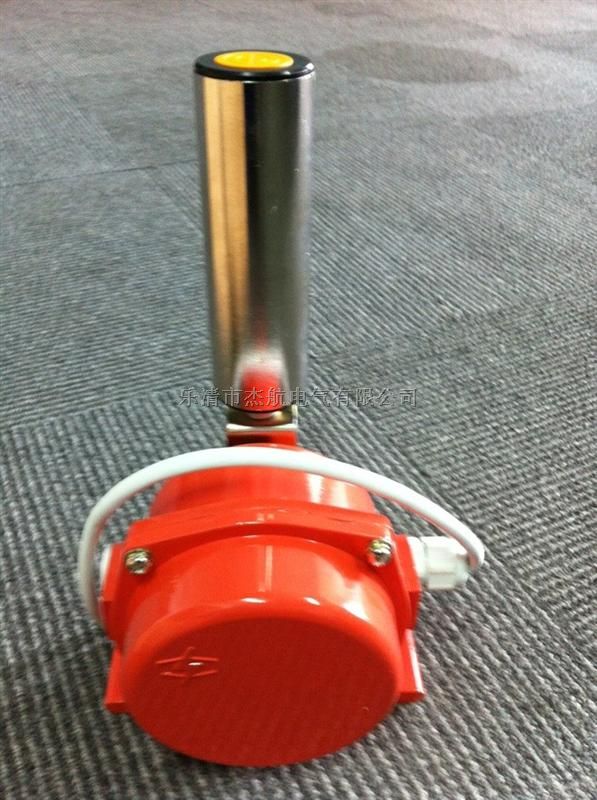

3.本产品动作灵敏，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，稳定性高，性能可靠，外形结构见图。

四，工作原理：

      运动中的胶带发生跑偏时，胶带边缘带动立辊旋转并挤压立辊使之倾料。若立辊倾大于一级动作角度时，立即发出一组开关信号，如立辊倾大于二级动作角度时，侧输出一组开关信号。两组开关信号可分别用于警告或停机，胶带机恢复正常运行后，立辊自动复位。

五，安装调整：

1.将跑偏开关固定在支架上，然后安装在胶带机架上。

2.立辊轴线与胶带平面相垂直，立辊与胶带边缘距离为L=50-100MM

3.胶带位于立辊下端1/3处

4.每一百米胶带可安装跑偏开关3-6台。

WHKP-12-30、WHKP-10-30、WHKP-12-35、WHKP-12-45、WHKP-10-40、WHKP-20-45、LXA-01GKH-T1-A、LLD2-1、JLK3-S、SB-KLS-2、HFKPT1-20-35、HFKPT1-10-35、两级跑偏开关
