产品介绍



产品名称：两级跑偏开关GHLS-12-30、GHLS-10-45

产品型号：GHLS-12-30、GHLS-10-45

所属类别：两级跑偏开关

发布时间：2014-05-26

已获点击：354

品牌/商标：卓信

企业类型：制造商

新旧程度：全新





详细说明

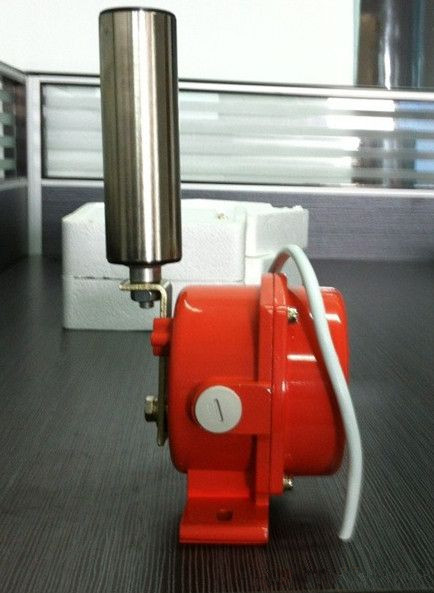

两级跑偏开关GHLS-12-30、GHLS-10-45

GHLS-12-30、GHLS-10-45、GHPK-20-35两级跑偏开关

一、概述：

   用于输送机胶带跑偏的检测， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，防止由于胶带跑偏而造成物料溢出等故障；

   本机广泛应用矿山、电力及化工等行业的运输系统中。

二、型号含义

   GH-单位代号

 PK-产品代号

   口-产品代号

   口-单位代号

三、技术参数

1、使用环境条件

   a.环境温度 -30℃～ +50℃

   b.相对湿度 不大于85%

2、主要参数见下表

型号\参数



动作角度



根限角度



触点数量



触点容量



复位方式



可靠性



复位方式


一级   二级   常开   常闭

GHLS-12-30



12o

  30o

70o



2



2



AC 380V 5A



自动



>106次



3.5



GHLS-10-45



10o

  45o

70o



2



2



AC 380V 5A



自动



>106次



3.5


GHPK-20-35   20o    35o    70o     2   2   AC 380V 5A   自动   >106次   3.5



四、结构特点

  1、本机采用铝合金精密压铸壳体、强度高、重量轻；

  2、外壳防护等级达IP65,可在恶劣环境中长期工作；

  3、机内采用进口行程开关，触点容量大、动作灵敏、可靠；

五、工作原理

    当运行中的胶带发生跑偏时，胶带边缘带动立辊旋转并挤压立辊使之倾料。若立辊倾大于一级动作角度时，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 　　跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，立即发出一组开关信号；如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号。两组开关信号可分别用于告警或停机。

  胶带机恢复正常运行后，立辊自动复位。

六、安装调整

   1、将跑偏开关固定在支架上，然后安装在胶带机架上；

   2、立辊轴线与胶带平面相垂直，立辊与胶带边缘距离为L=50-100mm；

  3、胶带位于立辊下端1/3处；

  4、每100m胶带可安装跑偏开关3对(6台)

　两级跑偏开关GHLS-12-30、GHLS-10-45

，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。
