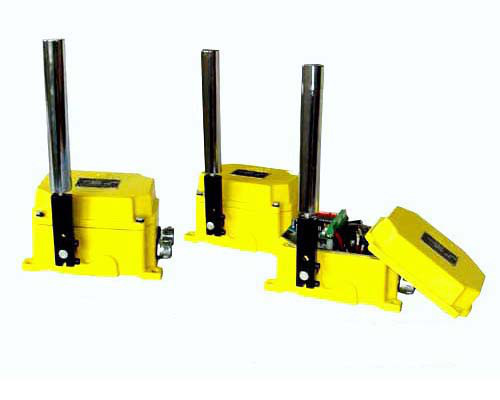

产品名称：ROS-2D胶带输送机防偏开关

产品型号：ROS-2D

所属类别：两级跑偏开关 > 防偏开关

发布时间：2019-09-29

产品产地：山东

已获点击：421

详细说明

ROS-2D胶带输送机防偏开关、两级跑偏开关

概述

防偏开关，是检测皮带输送机跑偏量的传感元件，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，可根据皮带的跑偏状况发出信号，实现自动报警和停机，防止皮带损伤和继续跑偏。
   皮带跑偏时，皮带推动动作臂偏转，触动微动开关动作，发出报警信号。如果继续偏离到设定的停机位置， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，触动另一组触点，输送机就会保护性停机。
  防偏开关用于皮带跑偏检测，可固定在输送机纵梁的顶部或底部，通常成对安装在皮带两端距头部或尾部滚筒0.3到2米的地方，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，动作杆距皮带边缘距离约25-75mm。

使用环境
周围环境温度：-25~+55℃
周围环境湿度：<90%
使用地点海拔高度：≤2000米
开关能在频率为10-50Hz，振幅为0.75mm(10g)的振动条件下工作

主要技术参数
两个单刀双掷开关（SPDT）供报警和停机使用
触点额定值：15A125、250或480VAC;2A600VAC
                 0.5A125VDC,0.25A250VAC
法定报警角度：±10o，±20o
外壳防护级别：DT型尘密外壳，防护等级NEMA4(IP65)

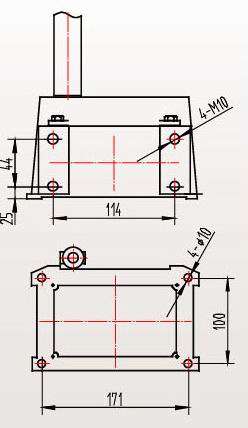

外形尺寸：壳体LXWXH(mm)191X135X109,活动臂长389mm
重量：4.3Kg 导线开孔：3/4〞-14NPT
作用力：3-4Kg

应用范围
常规皮带输送机
索道支撑输送机
裙边输送机
轮船装卸系统
重型限位开关

XLPP-12-30、XLPP-20-45、DPK-12-30、DPK-20-35、DPK-10-45两级跑偏开关
