产品名称：跑偏开关JSB-KPP-Z、HFKPT1-12-30

产品型号：JSB-KPP-Z、LLD2-1、LLD2-2

所属类别：两级跑偏开关

发布时间：2014-05-26

已获点击：355

品牌/商标：卓信

企业类型：制造商

新旧程度：全新

详细说明

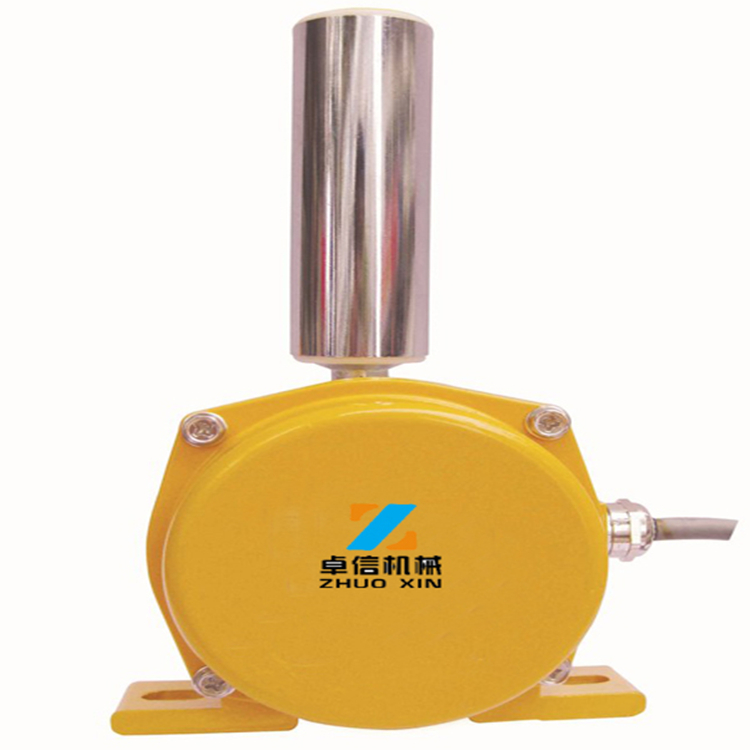

跑偏开关JSB-KPP-Z、HFKPT1-12-30

两级跑偏开关、JSB-KPP-Z、皮带跑开关、防偏输送系统，HFKPT1-12-30

一、简介

      两极防偏开关安装在胶带输送机首尾端两侧，主要防止胶带跑偏事故。当胶带跑偏10°时发出报警信号，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，通知操作者要进行跑偏纠正，当胶带跑偏30°时，立即切断运行电路。实现安全保护。

二、产品用途：

       该系列产品可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。


外形尺寸图

安装示意图

LLD1、JPK、JSB-KPP、HFKPT1-12-30、HFKPT1-20-35、XLPP-12-30、XLPP-20-45、DPK-12-30、DPK-20-35、DPK-10-45、跑偏开关

两级跑偏开关、JSB-KPP-Z、皮带跑开关、防偏输送系统，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，HFKPT1-12-30
