产品名称：两级跑偏开关PXA-02GKH-T2

产品型号：PXA-02GKH-T2

所属类别：两级跑偏开关 > 防偏开关

发布时间：2019-07-26

已获点击：47

详细说明

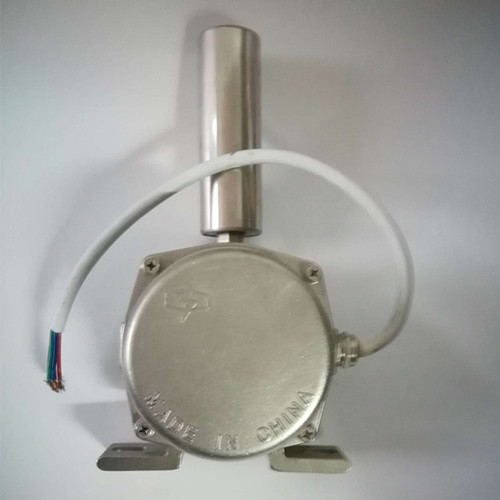

两级跑偏开关PXA-02GKH-T2

两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动警示和停机的保护装置。

两级跑偏开关PXA-02GKH-T2安装

1.跑偏开关设在输送带两侧，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，立辊应与输送带边平面垂直，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，并使输送带两边位于立辊高度1/3处。

2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）

4.跑偏开关应通过安装支架与输送机中间架连接，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。

 运输、贮存

1、产品在运输过程中应避免碰撞及雨雪的侵袭：

2、产品应存放在干燥通风良好的仓库中。

技术参数

1.环境温度：-30~60℃

2.相对湿度：不大于85%

3.触点数量：2组开关

4.触点容量：24-380V AC/DC 电流1:5A

5.动作角度：12-30 10-45 25-36 15-45等

6.极限角度：70?

7.防护等级：IP65

8.重量：2KG

9.复位方式：自动复位

使用条件：
1.环境温度：-40℃~+60℃；
2.相对温度：不大于90%；
3.大气压力：80~110kpa；
4.海拔高度：不超过2000M；
5.使用寿命：开关动作10万次；
6.绝缘电压：AC1000V试验历时1分钟。
