产品名称：两级跑偏开关LW-PKG -12-30

产品型号：LW-PKG -12-30

所属类别：两级跑偏开关 > 跑偏开关

两级跑偏开关LW-PKG -12-30

LW-PKG-12-30系列跑偏开关是用于检测带式输送机输送带跑偏量,实现跑偏自动报警和停机的一种输送带安全保护装置。适用于煤炭、冶金、建材、电力、化工、交通等行业使用的带式输送机输送带跑偏检测。

结构特征与工作原理

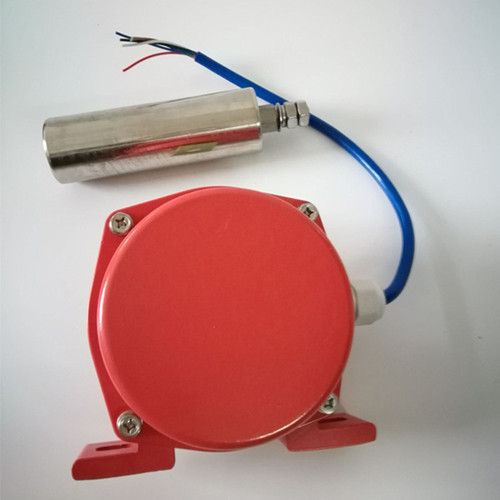

LW-PKG-12-30系列两级跑偏开关安装在输送带两侧，两级跑偏开关是我公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。 两级跑偏开关由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。跑偏开关又称防偏开关。 两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 本系列两级跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出(报警信号)。 当立辊偏转角度超过30°时，二级开关动作，输出(停机信号)。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 ，当输送带跑偏时， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度达到1级开关角度时，开关发出报警信号。当输送带跑偏严重，达到2级开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。LW-PKG-12-30系列两级跑偏开关具有可靠的输送带跑偏检测功能，压铸铝外壳，见图一。

安装

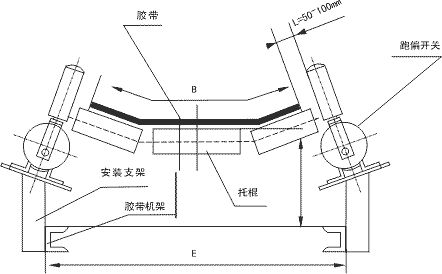

1、两级跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带边位于立辊高度1/3处。两级跑偏开关安装见图二。

2、两级跑偏开关立辊与输送带

正常位置的间距宜为50～100mm。

3、两级跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。

当输送机较长时，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，在输送机中间位置可每隔30～35米设1对。

技术性能与主要参数

产品型号

LW-PKG―□―□

开关触点数量

1级为常开、2级为常闭

触点容量

AC 380V  3A

开关动作角度

1级：10°12°20°  2级：30°35°45° 极限角度≤60°

工作环境

相对湿度：≤90％（25℃） 海拔高度：≤2000m

工作温度：-30～+40℃

防护等级

IP65

重量（kg）

2.5

其他

单出线口

主要用途及适用范围

LW-PKG-12-30系列跑偏开关是用于检测带式输送机输送带跑偏量,实现跑偏自动报警和停机的一种输送带安全保护装置。适用于煤炭、冶金、建材、电力、化工、交通等行业使用的带式输送机输送带跑偏检测。
