品牌 自营品牌 电动机功率 35KW
外形尺寸 170X290mm 重量 2kg

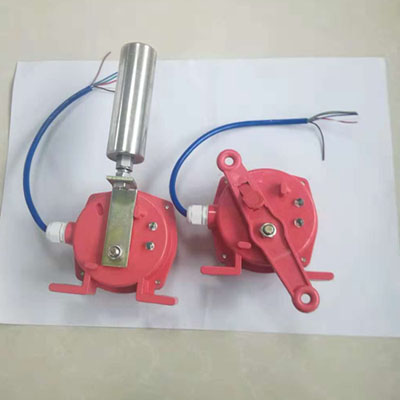

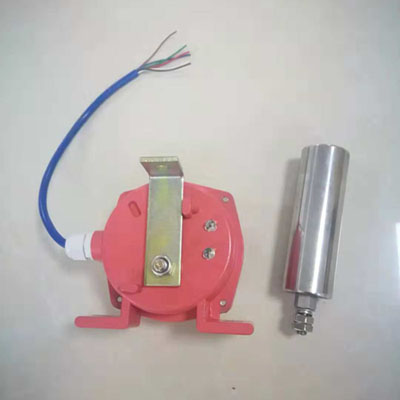

XT-B-G2EK3跑偏开关山东卓信有限公司，产品现升级为带指示灯，两开两闭双触点，双保护，质保一年，量大价优，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，。
【详细说明】
XT-B-G2EK3跑偏开关详细说明：
重型限位开关：
T.064-01/02Y
T.064-12Y
T.064-21Y
TA064-12Y-2512-2
TA064-12Y-2512-3
TL064-12Y-2512-6
TA064-21Y-2512-2
T4064-21Y-2512-8
T.067-01/01Y
T.067-02Y
T.067-10/10Y
T.067-11Y
T2A067-01/01Y-2512-4
跑偏开关是用于检测带式输送机输送带跑偏量的产品，对于输送带在出现跑偏的情况下起到自动和停机的一种保护装置。
XT-B-G2EK3跑偏开关简介
跑偏开关有两级角度，一般常用的是：角度为：10、12、20.二级角度为：30、35、45.
基本原理
当输送带运行中出现跑偏时，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度达到1级开关角度时，开关发出信号。当输送带跑偏严重，达到2级开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。当跑偏故障排除后，胶带机正常运转时，开关立辊可自动复位，回到初始状态。
XT-B-G2EK3跑偏开关安装和调整
1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。
2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。
3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）
4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架，跑偏开关与跑偏开关支架用螺栓固定。
适用范围
两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，是实现胶带机控制的自动和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。
跑偏开关的分类
跑偏开关有普通型的、接线腔型、地址编码的。
普通型的就是以上所说两级跑偏开关；
接线腔型跑偏开关是在普通型跑偏开关的基础上自带一个防水接线腔，现场控制电缆可直接接入接线腔，杜绝电缆接头受潮、虚连造成的故障。
地址编码型跑偏开关是在普通跑偏开关的基础上了XLline现场总线技术，实现了地址编码功能。适用于较长带式输送机作为远程监测现场设备的运行情况，解决了工人寻找故障点所带来的不便。
地址编码型两级跑偏开关与综合保护仪通过XLline现场总线方式连接，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，支持128个地址，且同一地址可多个开关同时使用，其特点是只需一条两芯电缆即可同时完成数据传输且无需电源供电。
现场总线终可实现与各大PLC和计算机接口灵活链接。
技术指标
1. 额定电压：AC380V
2．额定电流：
3. 触点数量:二组的常开、常闭接点
4．外壳防护级别：T型尘密外壳，防护等级IP67
5．周围环境温度：-25～80℃
6．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作
7．外形尺寸：壳体L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通讯接口：RS485地址编码 联讯（对后缀BM的型号）
