跑偏开关

主页 > 产品中心 > 跑偏开关 >

产品介绍

产地类别 国产



有防爆证书RPK-BG-1耐腐蚀两级跑偏开关跑偏开关带立辊是用于检测带式输送机输送带跑偏量的产品,对于输送带在出现跑偏的情况下起到自动和停机的一种保护装置。坚固的铸铝外壳，防护标准NEMA4，特殊的环境可选特殊的表面处理 。



【详细说明】



卓信热销有防爆证书RPK-BG-1耐腐蚀两级跑偏开关

广东卓信热销有防爆证书RPK-BG-1耐腐蚀两级跑偏开关

广西卓信热销

结构特点说明：
&miot;通用的安装设计可使防偏开关随意安装在输送机纵梁顶部或底部
&miot;坚固的铸铝外壳，防护标准NEMA4，特殊的环境可选特殊的表面处理
&miot;整体式盖板易于接线及调整
&miot;不需拆除动作杆就可拆掉盖板
&miot;动作杆轴承额定转速5000转/分，适用皮带速度可达6．35米/秒
&miot;动作杆法向角调节范围为22．5⪚
&miot;法向夹角为10度时触点动作，法向夹角为之20度时停机触点动作。

安装与接线

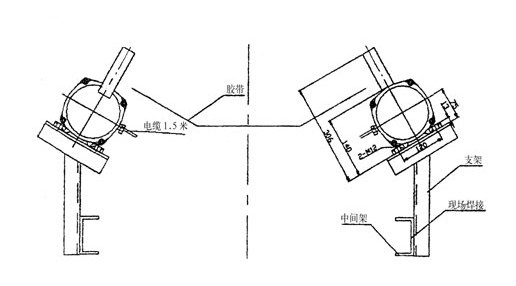

（一） 安装方法









1、跑偏开关应成对安装在胶带机两侧，其位置应使立辊轴线与胶带边呈垂直状且应保证胶带边位于立辊高度的下1/3处为宜。
2、立辊距胶带边缘距离为胶带的自然跑偏量加上50&mash;100mm为宜，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，用户也可以根据现场情况确定。
3、跑偏开关应安装在托辊组的近旁且避开调心托辊组为好。
4、本装置底座有两Φ13固定孔，用户用螺栓将其固定在安装支架的长形孔的，以便适当的调整位置。
5、安装支架采用现场在胶带机的中间架上。

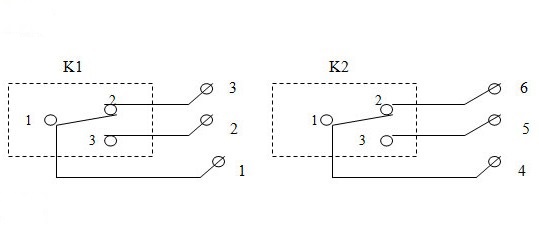

（二）接线方法
该产品配有1.5米六芯橡套电缆，芯线上配有标记号，用户可根据线号接线，其中：
1、2为跑偏常开接点；
1、3为跑偏常闭接点；
4、5为二级跑偏常开接点；
4、6为二级跑偏常闭接点；





安装时托辊组轴线同输送带线不垂直而引起输送带跑偏，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，当皮带往那边跑偏就将那边的托辊向输送带前进和方向移动一点，一般要调整几个托辊才行。

滚筒表面粘上物料，使滚筒表面成了圆锥面，会使输送带向一侧偏离。特别是输送粘度大并且落料处密封不好时，容易使物料落入回程皮带而粘结于滚筒上，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，致使皮带跑偏，所以经常检查清扫器和进行人工清扫回程皮带上的物料。

跑偏开关  WSP-K330/PA 自动复位 工作电压20～450V 二开一闭 IP67 防腐蚀防尘防水

拉绳开关 *** WSF-K202/BZ 手动复位 工作电压20～450V 二开一闭 IP67 防腐蚀防尘防水

拉线开关LHT1C450VAC／C1

LJ18A3-8-Z/EX,36VC,两线常开，耐高温 200度

S级电磁铁TS-250

拉绳开关YM-L2E

跑偏开关YM-PK2A

打滑开关 XT-P

感应式限位开关 型号规格：LJA30-3415ST ( SN:=15mm ) ，

LXJ-W150非接触 限位开关

BI5-MI8-AP6X-HI141   WAK4-2/POO

拉绳开关LXA-02GKH-T1-A
两级跑偏开关PXA-02GKH-10-30-A

SBNLS－C123Y－L    AC220V ，跑偏开关

RPK-BG-1两级跑偏开关

RPK-1两级跑偏开关
