产品介绍

产地类别 国产

矿用GEJ35不锈钢两级跑偏传感器广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。跑偏传感器适用于具有性混合气体甲烷的危险场所以及露天煤矿、选煤厂等工作场所，作为矿用带式输送机保护装置的配套检测之用。

【详细说明】

保定卓信特惠采购GEJ35跑偏开关限时特卖数量有限欢迎新老顾客来电选购的产品

吉林生产卓信牌GEJ35跑偏开关老顾客强力推荐行内好品质多多火爆热销

黑龙江卓信大量现货发量大价更优GEJ35跑偏开关规格齐全性价比高有保障

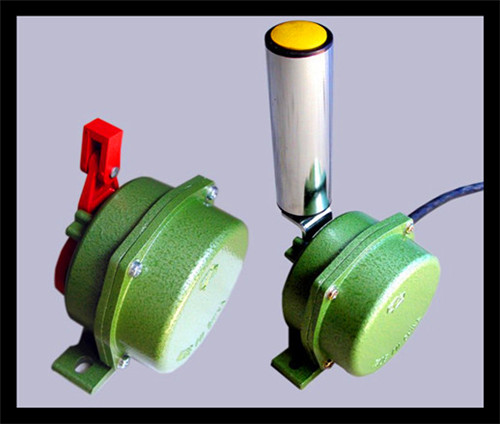

矿用GEJ35不锈钢两级跑偏传感器

触点数量     常开1个 常闭1个                常开2个 常闭2个

触点容量     ~380V 电流3A                   ~380V 电流3A

动作行程     20&plun;2mm                            20&plun;2mm

极限行程     70&plun;2mm                            70&plun;2mm

动 作 力       8－12&plun;2Kg                       8－12&plun;2Kg

复位方式     自动复位                             手动复位

使用寿命     10万次                                10万次

绝缘电压     AC2500V 试验1分钟          AC2500V  试验1分钟

矿用GEJ35不锈钢两级跑偏传感器工作原理：

本产品I、II型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，I型采用自动复位，II型采用手动复位。

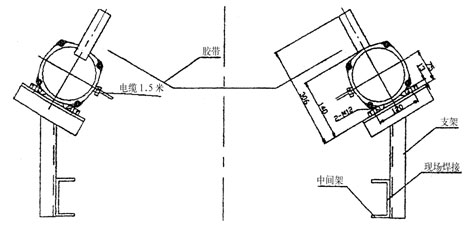

二级跑偏开关安装及接线

技术参数
1、环境温度：-30℃~ 60℃ 湿度：不大于85
2、触点数量：一开一闭可根据客户需要增加二开二闭容量：AC 380V/
3、复位方式：手动复位
4、动作力：10Kg    重量：2.8Kg
5、极限角度：15⪚  可靠性：>106次

安装：

根据简图，自制一安装板，用M12×30的螺栓将开关固定在安装板上，然后把安装板随同本开关装置固定在胶带机两侧，其位置满足以下要求：
（1）一般把开关安装在输送机机架上，使该装置低于胶带水平位置，以操作方便为宜：
（2）把拉绳（￠4mm覆塑钢丝绳）分别系在开关转臂拉环孔上，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，两只开关间隔距离小于40m为宜，两端拉绳要平行于胶带机沿线布置，并在间隔3&mash;4m左右处安装吊环起支撑作用，以减少其挠度。

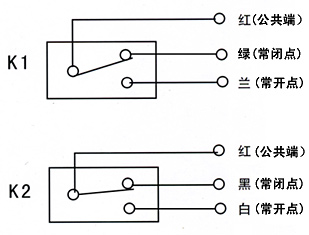

接线：
（1）I型拉绳开关接线说明
 把后盖打开，可见开关接线栓。如有引出电缆，用户就不必打开后盖，可直接和开关的引出电缆线相接，接线时，可用万用表检验出常开、常闭触点，以防错误，接好后用防水胶带绝缘并套好绝缘护套。
（2）II型拉绳开关接线与I型相同。

注意事项：
1、接线联接可靠，绝缘密封。
2、拉绳开关安装完毕后，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，两侧拉绳松紧适宜，挠度小， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，拉拉绳后，开关能可靠复位。
