【详细说明】

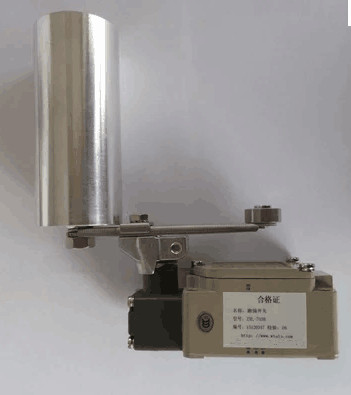

ZXL-703H防偏开关 两级跑偏开关
ZXL-703H防偏开关用于皮带跑偏检测可固定在输送机纵梁的顶部或底部，通常安装在皮带两端距头部或尾部滚筒0.3～2米的地方。皮带跑偏后，迫使动作臂偏离，触动警示微动开关。如果继续偏离到停机触点，触动另一组触点，输送机就会保护性停机。
一、主要特点
1、通用的安装设计可使防偏开关随意安装在输送机纵梁顶部或底部
2、坚固的铸铝外壳，防护标准NEMA4，特殊的环境可选特殊的表面处理
3、整体式盖板易于接线，开关调整方便简单，不需拆除动作杆就可拆掉盖板
4、动作杆轴承额定转速5000转／分，适用皮带速度可达6.35米／秒
5、动作杆法向角调节范围为22.5⪚
6、法向夹角为10度时警示触点动作，法向夹角为之20度时停机触点动作。
二、应用范围
常规皮带输送机
地下、索道支撑皮带输送机
轮船装卸系统
堆垛/取料输送机
倾斜和梭式输送机
起重机/挖掘机起重臂限位
裙边给料机/输送机
重型极限开关
生产，两级跑偏开关，防爆两级跑偏开关，皮带跑偏开关，防偏开关，位置控制开关，拉线开关，拉绳开关，防爆双向拉绳开关，双向平衡拉绳开关等。
参数：电压：220V/380V/480V,
电流可选：2A、3A、4A、、6A、7A、8A、9A、10A.1
开关信号用于警示，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。
二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。
当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。
为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，两级跑偏开关是我公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。
两级跑偏开关由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。跑偏开关又称防偏开关。
两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。
本系列两级跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。
当立辊偏转角度超过12°时，一级开关动作，输出(报警信号)。
当立辊偏转角度超过30°时，二级开关动作，输出(停机信号)。
一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。
二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。
当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。
两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。
，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝/不锈钢制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。
注意事项
1、跑偏开关档轮与皮带保持垂直。
2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。
3、跑偏开关底座固定牢固。
安装说明
1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。
2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，参考应用单位工艺要求，同时要考虑皮带与挡轮的间距和推力，建议皮带与档轮间的安装距离为120-160mm。
3、安装距离：建议每50米安装一对跑偏开关。
4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是警示信号，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，3、4为常闭接点是二级停机信号。
两级跑偏开关 防偏开关
KPP-12-30,SSG-10-45,SSG-20-35， LLKPT1-12-30,
LLKPT1-10-45,LLKPT1-20-35， JHFP-12-30,JHFP-10-45,
JHFP-20-35，XT-PK,XT-SH,XT-SJ,XT-SL，
YHPK-I,YHPK-II,YHFPK-I,YHFPK-II，BFK-PA301,BFK-PC301,
XT-ZL,XT-ZL-B，PPKG-12-30,PPKG-10-45,PPKG-20-35，
XLPP-Ⅰ、XLPP-Ⅱ、XLPP-Ⅲ、JCPP-Ⅰ、JCPP-Ⅱ、
TPKY-12-30,TPKY-10-45,TPKY-20-35、B-PL4868、ZXL-703H
KS-PKB-20-35、SYKPT1-20-35，SYKPT1-10-45，SYKPT1,12-30
