产品名称：山东跑偏开关HEN-001

产品型号：HEN-001

所属类别：两级跑偏开关 > 跑偏开关

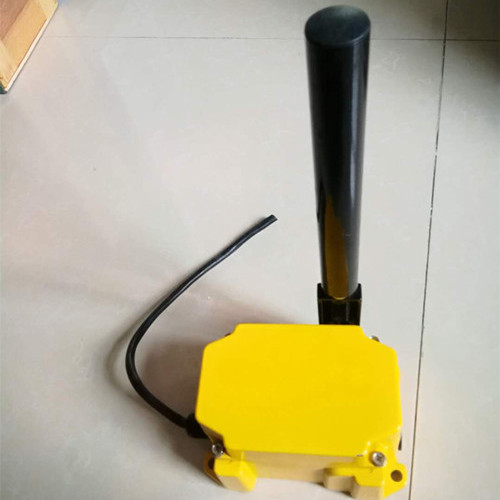

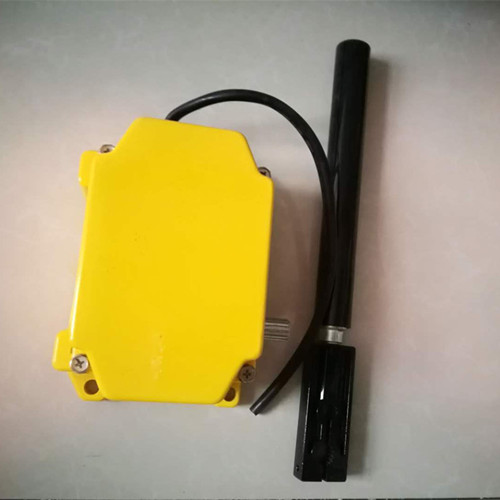

山东跑偏开关HEN-001

防偏开关用于皮带跑偏检测，跑偏开关，是检测输送机皮带跑偏量的传感元件，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，可根据皮带的跑偏状况发出信号，实现自动报警和停机，防止皮带损伤和继续跑偏。

应用范围：

1.常规皮带输送机

2.索道支撑输送机

3.裙边输送机

4.轮船装卸系统

5.重型限位开关

特点

通用的结构设计可装在输送机纵梁顶部或底部。

坚固的铸铝外壳，防护标准IP67。

整体式盖板，易于接线及调整。

不需拆掉动作杆，就可拆除后面的机壳。

动作杆轴承额定转速5000转/分,适用皮带速度可达6.35米/秒。

动作杆法向角调节范围为±22.5度.促动杆可双向动作便于在输送机两侧对称安装。

防偏开关标准设定为法向角为10度时，报警触点动作，法向角为20度时停机触点动作。

SPS-2D拉线开关

皮带跑偏时，皮带推动动作臂偏转，触动微动开关动作，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，发出报警信号。如果继续偏离到设定的停机位置，触动另一组触点，输送机就会保护性停机。

 防偏开关通常安装在距输送机头部或尾部0.3-2m的地方，通常在输送机两侧成对安装，可固定在输送机纵梁的顶部或底部，动作杆距皮带边缘距离约25～75mm。

SPS-2D-3FM拉姆齐拉绳开关

拉绳开关
用于皮带机的紧急停机，钢丝绳一端固定在一个固定的吊环上，另一端固定在开关臂杆上，开关到固定端的距离通常不超过30米， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，两开关之间的距离通常不超过60米，向上向下或拉动的力促使臂杆转动到了报警位置，触动微动开关并锁定直到人工手动复位。
2.产品使用环境
1.周围环境温度：-25~ 55℃
2.周围环境湿度：＜90%
3.使用地点海拔高度：≤2000米
4.开关能在频率为10~50HZ,振幅为0.75mm(10g)的振动条件下工作。
3主要技术参数
1.两个单...双掷开关（SPDT)供报警和停机使用。
2.触电额定值：15A125/250或480VAC; 2A600VAC; 0.5A125VDC, 0.25A250VAC
3.法向报警角度：±10°，　±20°
4.外壳防护级别：DT型尘密外壳，防护等级NEMA4　(IP65).
5.外形尺寸：壳体L*W*H(mm) 191*135*109, 活动臂长389mm.
6.重量：4.3kg　　 导线开孔：3/4” -14NPT
7.作用力：3—4kg
