【详细说明】

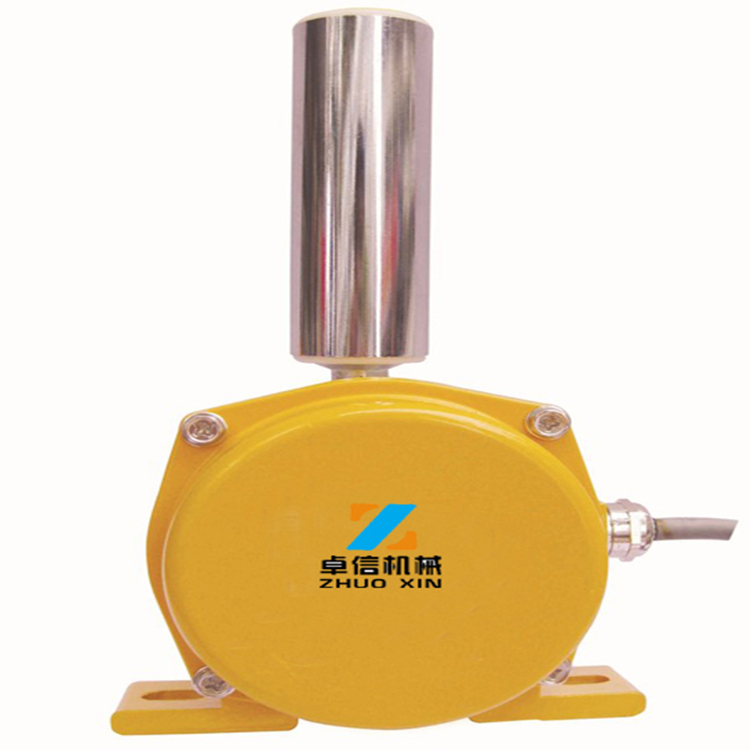

XPK-2035皮带机纠偏开关【跑偏开关】

产品介绍：两级跑偏开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。本产品选用铝压铸处壳具有防水、防灰、防震等优点，安装方便、开关性能可靠，在输送机胶带中广泛应用。

用途：两级跑偏保护功能，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，跑偏做警示信号可接入自动调整装置，用于校正胶带的偏离和扭曲。二级跑偏做停机信号，将其接至控制线路中，即可实现停机。

跑偏开关（Belt Sway Switches）又称防偏开关。是用于检测带式输送机输送带跑偏量的产品,对于输送带在出现跑偏的情况下起到自动警示和停机的一种保护装置。

跑偏开关有两级角度，一般常用的是：角度为：10、12、20.二级角度为：30、35、45.

XPK-2035皮带机纠偏开关【跑偏开关】适用范围

两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动警示和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。

 基本原理

1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。

2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）

4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架，跑偏开关与跑偏开关支架用螺栓固定。

 使用环境条件：
1.环境温度：-40℃~60℃
2.相对湿度不大于85
3.海拨高度不超过2000m
4.使用寿命：开关动作10万次
5.绝缘电压：AC1000试验1分钟
6.触点容量：≤AC380 ≤

产品售后服务

我公司是正规，凡在我公司购买的产品，自购买之日起，质保一年，如因为人为因素造成的产品损坏，不在质保范围内。请参照产品使用说明书，进行安装使用，产品上有明确的接线图，请按产品接线图接线，如在使用中有任何问题，可本公司，我厂交竭诚为您服务，选择卓信，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，选择品质。

以服务赢市场、以品质赢关注、以诚信赢客户。用的心，做的事、努力为客户创造价值。为制造商创造市场、为代理商经销商创造利润。我们会做到诚信经营.以高质量的产品.的服务面向广大客户.欢迎广大客户前来订购！
