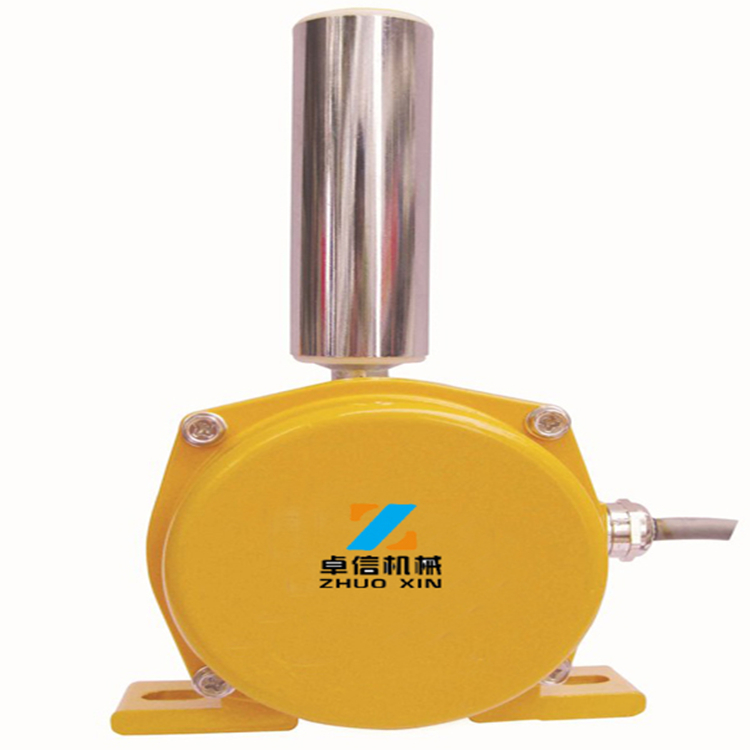

QZ-EBBC-900两级跑偏开关是用于检测带式输送机输送带跑偏量的产品，对于输送带在出现跑偏的情况下起到自动警示和停机的一种保护装置。

【详细说明】

QZ-EBBC-900两级跑偏开关

简介

跑偏开关有两级角度，一般常用的是：角度为：10、12、20.二级角度为：30、35、45

.

QZ-EBBC-900两级跑偏开关基本原理

当输送带运行中出现跑偏时，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度达到1级开关角度时，开关发出警示信号。当输送带跑偏严重，达到2级开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。当跑偏故障排除后，胶带机正常运转时，开关立辊可自动复位，回到初始状态。

安装和调整

1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。

2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）

4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架，跑偏开关与跑偏开关支架用螺栓固定。

适用范围

两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动警示和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。

跑偏开关的分类

跑偏开关有普通型的、接线腔型、地址编码的。

普通型的就是以上所说两级跑偏开关；

接线腔型跑偏开关是在普通型跑偏开关的基础上自带一个防水接线腔，现场控制电缆可直接接入接线腔，杜绝电缆接头受潮、虚连造成的故障。

地址编码型跑偏开关是在普通跑偏开关的基础上了XLline现场总线技术，实现了地址编码功能。适用于较长带式输送机作为远程监测现场设备的运行情况，解决了工人寻找故障点所带来的不便。

地址编码型两级跑偏开关与综合保护仪通过XLline现场总线方式连接，zui大支持128个地址，且同一地址可多个开关同时使用，其zui大特点是只需一条两芯电缆即可同时完成数据传输且无需电源供电。

XLline现场总线zui终可实现与各大PLC和计算机接口灵活链接。

简介

拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。

拉绳开关

自动复位：动作后能自动回到初始位置，但可能会造成误差启动。

手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。

拉绳开关是带式输送机的保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场广泛的应用。

原理

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。
安装调整

拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）

注意事项

1、先切断总电源，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，接着要用表测出火线，开关一定是要装在火线的一端。

2、将火线在适合的地方剪断，就有两个接头了，拉线开关也有两个接头 。

3、将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上。

4、在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。

5、旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞的。
