【详细说明】

两级跑偏开关HKPP-10-45用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障；本机广泛应用矿山、电力及化工等行业的运输系统中。

常用名：跑偏开关、双极跑偏开关、二极跑偏开关、皮带跑偏开关、皮带跑偏监测装置。

工作原理 两级跑偏开关HKPP-10-45

两级跑偏开关安装在皮带输送机两侧、距离皮带机尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12⪚），两级跑偏开关的*组触点动作，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，发出事故预告信号。

当发生严重跑偏事故时（30⪚），两级跑偏开关的第二组触点动作，可使输送机自动停车。

特点

&miot;结构简单实用、性能稳定可靠

&miot;防尘、防震、防潮

&miot;体积小、重量轻、寿命长

&miot;安装方便，免维护

&miot;输出信号既可与现场设备联锁使用，也可送达微机控制系统

&miot;电源适应性广：24~380V

技术参数：
1. 使用环境条件
  a 环境温度-30~+50?C
  b 相对湿度不大于85

安装说明

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

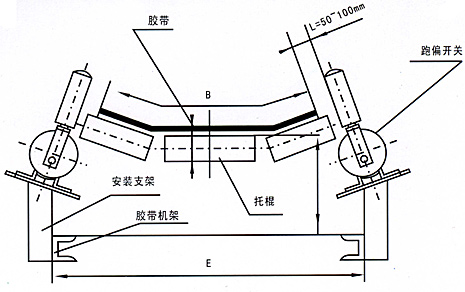

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的间距和推力，建议皮带与档轮间的安装距离为120-160mm（详见安装示意图）。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是警示信号，3、4为常闭接点是二级停机信号。

注意事项

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。

订货须知

1、 选配件：安装支架。
