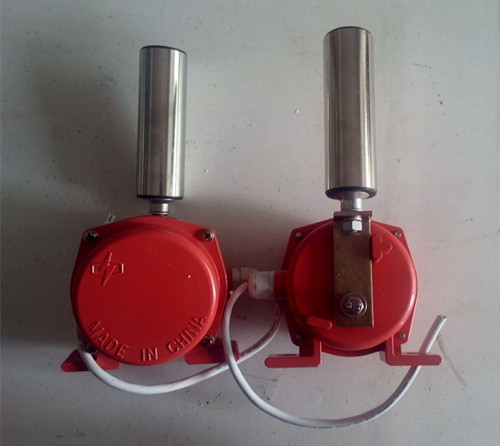

防爆两级跑偏开关KGE20

卓信防爆两级跑偏开关KGE20采用卓信高铝合金生产压铸而成，强度高、外壳重量轻而且坚固，外面用红色和烤漆，光滑而鲜艳。便于发现。用于带式输送机皮带跑偏而紧急停机。山东卓信生产两级跑偏开关，防爆跑偏开关，不锈钢跑偏开关，304材质不锈钢跑偏开关，不锈钢双向拉绳开关等，仓库现货，顺丰包邮！

类别：行程开关，位置开关
常用名：跑偏开关、双极跑偏开关、二极跑偏开关、皮带跑偏开关、皮带跑偏监测装置。

工作原理

两级跑偏开关安装在皮带输送机两侧、距离皮带机尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12⪚），两级跑偏开关的*组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30⪚），两级跑偏开关的第二组触点动作，可使输送机自动停车。

特点

结构简单实用、性能稳定可靠；防尘、防震、防潮；体积小、重量轻、寿命长；

安装方便，免维护；输出信号既可与现场设备联锁使用，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，也可送达微机控制系统，两级跑偏开关是我公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。 两级跑偏开关由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。跑偏开关又称防偏开关。 两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 本系列两级跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出(报警信号)。 当立辊偏转角度超过30°时，二级开关动作，输出(停机信号)。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 ，

电源适应性广：24~380V。

是输送带自动化中不可缺的产品。可以用于地下、索道支撑皮带输送机；轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位；裙边给料机/输送机；重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动警示和停机的保护装置。

技术参数

工作电压：24~380V

型号：HFKPT1-12-30

绝缘电阻：＞500MΩ

输出信号：无源开关量信号

环境温度：-20℃~+60℃

环境湿度：＜90

重    量：2.5Kg

防护等级：IP65

复位方式：自动复位

响应时间：＜2mS

控制触点容量：3A-

动作力：50&plun;10N

安装说明

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

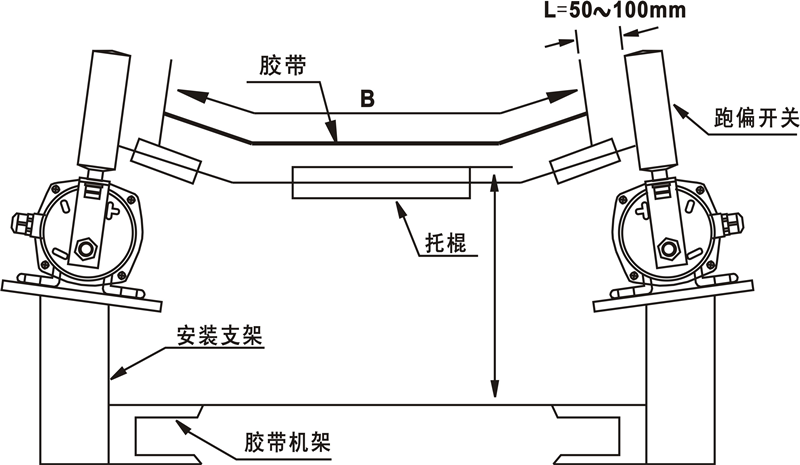

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 　　跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，同时要考虑皮带与挡轮的间距和推力，建议皮带与档轮间的安装距离为120-160mm（详见安装示意图）。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是警示信号，3、4为常闭接点是二级停机信号。

注意事项

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。

订货须知

1、 选配件：安装支架。
