TLPK-12-30跑偏开关-安装指导

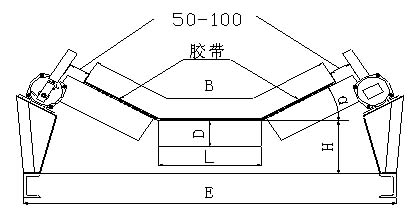

先将跑偏开关固定在支架上，然后安装在胶带机架上；立辊轴线与胶带平面垂直，立辊与胶带边缘距离为L=50-100mm;胶带位于立辊下端1/3处；每100m胶带可安装跑偏开关3对（6台）。
【详细说明】
TLPK-12-30跑偏开关-安装指导
先将跑偏开关固定在支架上，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，然后安装在胶带机架上；立辊轴线与胶带平面垂直，立辊与胶带边缘距离为L=50-100mm;胶带位于立辊下端1/3处；每100m胶带可安装跑偏开关3对（6台）。
山东卓信电气有限公司是一家生产两级跑偏开关、防偏开关、防爆跑偏开关、皮带防偏检测开关，不锈钢跑偏开关等，质量保证，。TLPK-12-30跑偏开关-安装指导 0713 2117622
TLPK系列跑偏开关说明
一，概述：
用于输送机胶带跑偏的检测，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，防止由于胶带跑偏而造成物料溢出等故障；本机广泛应用矿山、电力及化工等行业的运输系统中。
三，技术参与：
1，使用环境条件
a 环境温度-30~+50&orm;C
b 相对湿度不大于85
2， 主要参数见下表
参数
型号
动作角度
极限角度
动作力（kg）
触点数量
触点容量
复位方式
可靠性
重量（KG）
常开
常闭
TLPK-12-30
12&orm;
30&orm;
70&orm;
2
2
AC380V
自动复位
>10六次方
3.5
TLPK-10-45
10&orm;
45&orm;
70&orm;
TLPK-20-35
20&orm;
35&orm;
70&orm;
四，结构特点：
1，本机采用铝合金压铸壳体、强度高、重量轻；
2，外壳防护等级达IP65，可在恶劣环境中长期工作；
3，机内采用进口行程开关，触点容量大、动作灵敏、可靠。
五，工作原理：
当运动中的胶带发生跑偏时，胶带边缘带动立旋转并挤压使之倾料。若立辊倾斜大于动作角度时，立即发出一组开关信号；如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号，两组开关信号可分别用于告警或停机。
六，安装调整：
1，将跑偏开关固定在支架上，然后安装在胶带机架上；
2，立辊轴线与胶带平面垂直，立辊与胶带边缘距离为L=50-100mm;
3，胶带位于立辊下端1/3处；
4，每100m胶带可安装跑偏开关3对（6台）。
订购 售后有技术指导。
我们的销售渠道 我公司主要销往的城市分别有: 湖北、上海、浙江、江苏、安徽、、新疆、重庆、云南、陕西、河北、河南、山东、湖南、 江西、四川、广东、广西、香港、吉林、黑龙江、辽宁、宁夏、甘肃、陕西、福建、海南等地。多年来我们凭借良好的质量和信誉,已于几百家客户建立了长期合作。
我公司的口号&lquo;因为专注，所以&rquo;，我公司将一如既往的倾尽公司全体员工的心血为您生产的产品。欢迎新老客户来电垂询。
，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。传真：0537-2228358
